钢直尺是*简单的长度量具，它的长度有150，300，500和1000 mm四种规格。如果用钢直尺直接去测量零件的直径尺寸(轴径或孔径)，则测量精度更差。其原因是:除了钢直尺本身的读数误差比较大以外，还由于钢直尺无法正好放在零件直径的正确位置。所以，零件直径尺寸的测量，也可以利用钢直尺和内外卡钳配合起来进行。

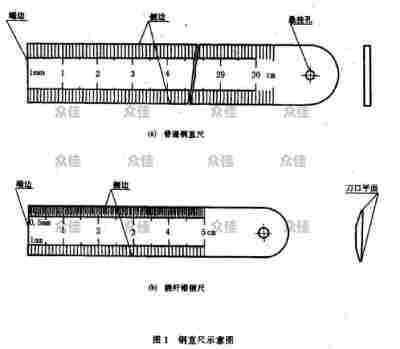

钢直尺包括普通钢直尺和棉纤维钢尺，是测量长度的量具，有不锈钢片制成。尺的刻度线面上下两侧可有线纹。普通钢直尺的标称长度有150,300,500（600）,1000，1500,2000mm6种；棉纤维钢尺的标称长度为50mm。尺的方形一端为工作端，另一端为圆弧形并带悬挂孔，其外形示意图如图1的a,b所示。
方法
表面粗糙度用表面粗糙度比较样块比较，发现有疑问时，可用表面粗糙测量仪器。其余外观项目和使用中的尺，用目力观察。
关于尺面平面度的要求(mm)
|
被检尺长度 |
50 |
150-500（600） |
1000 |
1500 |
2000 |
|
平面度 |
0.10 |
0.25 |
0.40 |
0.50 |
0.60 |
方法
被检尺平放在相应规格的1级平尺（或1级平板）上，用相应的1级塞尺在尺的全长范围内进行，如能通过，则不合格。
关于弹性的要求：普通钢直尺弯曲成半径250mm的圆弧，放开后，不应产生塑性变形。
方法：将尺面贴合在半径为250mm的半圆外圆上，放开后按3.2尺面平面度要求和方法进行。
尺的端边、侧边的直线度要求：尺的端边、侧边的直线度不应过以下列表的规定。
|
被检尺长度 |
直线度 |
垂直度 |
|
|
端边 |
侧边 |
||
|
50 |
0.02 |
0.04 |
0.03 |
|
150 |
0.03 |
0.10 |
0.04 |
|
300 |
0.04 |
0.20 |
0.06 |
|
500（600） |
0.25 |
||
|
1000 |
0.40 |
0.07 |
|
|
1500 |
0.50 |
0.09 |
|
|
2000 |
0.60 |
||
方法：分别将尺的端边和侧边贴合在相应规定的1级平尺（或1级平板）上，用相应的1级塞尺在被检边全长范围内进行，如能通过，则不合格。
尺的端边与侧边的垂直度的要求：以侧边为基准的端边垂直度不应过以上表格的规定。
方法：将被检尺的两侧边按刻度线面与平尺工作面相垂直的方向分别置于相应规格的2级平尺上，并使其端边与置于平尺上的1级直角尺竖边想接触，用1级塞尺对被检尺端边的上或下端缝隙进行，不应过如上表格的规定。
侧边的厚度要求：棉纤维钢尺侧边厚度应为0.2-0.3mm。
方法：将尺平放在1级平尺（或1级平板）上（刻线面向下），用0.2mm和0.3mm的1级塞尺以比较法。
端边与侧边相交处圆弧半径的要求：新制造的棉纤维钢尺不应过0.1mm;使用中的尺不应过0.2mm。
方法：目力观察。如有疑问，可在工具显微镜上用圆弧目镜进行。
线纹宽度及宽度差的要求：线纹宽度及宽度差不应过以下表格的规定。
|
被检尺长度 |
线纹宽度 |
线纹宽度差 |
|
50,150 |
0.10-0.20 |
0.04 |
|
300-2000 |
0.15-0.25 |
0.05 |
方法：用分度值为0.01mm的读数显显微镜进行。
