美国安捷伦Agilent4339B/HP4339A 高电阻表/毫欧表/高阻计
一．仪器及夹具

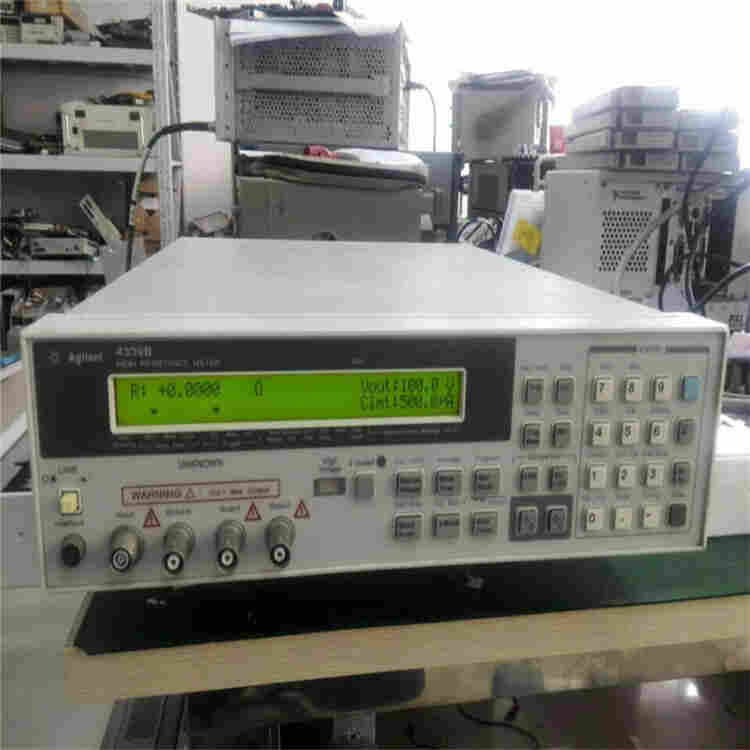

仪器前面板
仪器面板菜单
测试夹具
16008B 电阻盒
16008B用于测量绝缘材料的体电阻，电阻率和表面电阻，电阻率。
二．设置操作
首次开箱使用设置供电电网的电压和频率
1.从仪器后面板接上电源线。
2.按仪器前面板上的LINE开机，自检显示4339B信息。
3.按 蓝色blue，config键，显示配置菜单。
4. 按 直到显示more闪烁，按 选中more。
5. 按 直到显示Line闪烁，按 选中Line。
6. 在使用选择50Hz。
7. 选择Exit，按 退出菜单。
重置4339B到出厂默认设置
1. 按 调出恢复出厂设置菜单。
2. 按直到显示Yes闪烁，按确认恢复出厂设置。
警告：当高压指示灯ON亮时，4339B输出电压可高达1000V，故不要接触UNKNOWN端或电极盒附件。要操作4339B或附件时，须按 断开电压输出，并确保高压指示灯处于OFF状态。
使用前校准——消除仪器内部测量错误
1. 按 ，仪器屏幕显示校准菜单。
2. 使用 选择ExecCal，按 确认。4339B将执行校准，校准完毕，屏幕显示 Calibration Complete，4339B将返回到测量界面。
设置测试电压
1. 按 显示测试电压设置菜单。
2. 用数字键盘设置测试电压，并按确认。
设置限制电流
1. 按 显示限制电流菜单。
2. 用数字键盘设置限制电流，并按确认。
可用的限制电流:
0.5 mA (默认)，1.0 mA
2.0 mA (仅测试电压0-500V时可用)
5.0 mA (仅测试电压0-250V时可用)
10 mA (仅测试电压0-100V时可用)
执行开路校准——消除附在被测物上的杂散微小电阻量
1. 分开测试夹具的正负极。
2. 按打开输出测试电压，电压输出指示灯亮。
3. 按 显示开路校准菜单。
4. 使用 选择 OpenMeas，并按 确认，4339B将进行开路校准，校准完毕屏幕显示Correction Complete,并自动返回测试模式。
5. 按 关掉电压输出，电压指示灯熄灭。
如果出现Out Of Limit请检查电极是否正确开路，并重做。
选择测量参数
1. 按 ，屏幕显示测量参数选择菜单。
2. 使用 选择测量的参数，并按 确认。(R电阻，I电流，Rv体电阻, Rs表面电阻)
注意：选择测量Rv, Rs时要选择适配器侧边上相应的Rv, Rs。
设置电阻测量参数
设置被测物的厚度
1. 使用 选择thickness，使用数字键盘输入值，并按 确认。
设置电极尺寸
1. 使用 选择ResCell，并按 确认。
2. 选择现使用电极的尺寸(26mm, 50mm, 或76mm)
2. 选择Exit，按退出菜单。
选择测量量程
自动量程模式
按 ，Hold Range指示消失，已经使用自动量程模式。
手动量程模式
1. 按 显示测量量程菜单。
2. 按选择量程或通过数字键盘输入，并按 确认，Hold Range指示出现。
可用的量程:
100 pA (不适用于快速测量)
1 nA，10 nA，100 nA，1 uA，10 uA
100 uA (仅适用于快速测量)
选择测量时间模式
按 屏幕出现Meas Time，使指示符指到对应的:Short, Med(Medium)或Long。
设置平均次数——使测量结果稳定
1. 按 显示平均数菜单。
2. 按 增减次数，或用数字键盘输入，并按 确认，设置好后，按Exit退出设置，返回测量界面。
选择触发模式
按 出现Trigger指示符指到对应的：
Int(内部) 自动连续测量。
Man(手动) 每按一次 ，仪器就进行测量一次。
Ext(外部) 接收到外部的触发信号进行测量动作。
设置触发延时
1. 按 显示延时菜单。
2. 用数字键盘输入值，按确认，并按Exit退出，返回测量界面。
使用偏差测量功能
设置偏差参考值
1. 按 启用偏差计算功能
2. 使用 选择△RefEnt，用数字键盘输入值，并按 确定。
选择偏差模式
3. 使用 选择ModeSet，在跳出的模式中选择所需的，并按 确定。
△ABS模式:测量值-参考值
△%模式:(测量值-参考值)/参考值×100 %
使用比较功能
设置限制值
1. 按 显示下限值菜单
2. 使用数字键盘输入下限值。可设值为-9.900×1037至9.900×1037
3. 按 显示上限值菜单
4. 使用数字键盘输入上限值。可设值为-9.900×1037至9.900×1037
