LZ系列浓碱流量计适用于小口径和低流速介质的流量测量；工作可靠，维护量小，寿命长；对于直管段要求不高
；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动；全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方
式；多参数功能； 浓碱流量计带有数据恢复，数据备份及掉电保护功能.

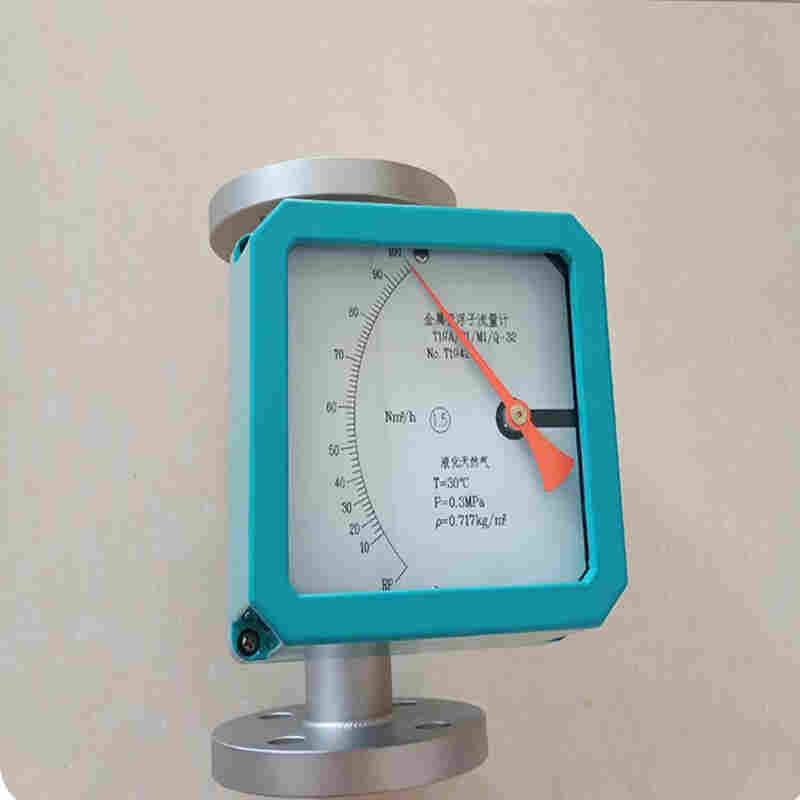

标准型LZ系列浓碱流量计由一个测量管和一个就地指示器组成。 就地指示器还可以选择安装附加的电气部件，适用于液体和气体的测量。
浓碱流量计采用变面积式测量原理，测量部件由一个锥形测量管和浮子 组成，浮子能在锥形测量管中自由的上下移动，改变管道中的流通面积，浓碱流量计随着流量大小的变化,浮子在测量管中的垂直位置也发生相应的变化，通钢管过磁传递系统将浮子的位置传递到指示器的刻度盘上，指示流量值的大小。
在M6、M8、M9指示器中，随动磁铁的转动被直接传送到刻度盘上； 在M7指示器中，随动磁铁的转动通过一个凸轮板使指针线性的指示流量值
的大小。
浓碱流量计厂家生产价格优惠 氮气流量计量准确
我公司全新浓碱流量计特点
1. 全金属结构，坚固稳定。
2. 短行程，小型结构设计。
3. 低压力损失设计。
4. *磁耦合结构设计确保传输信号更加稳定。
5. 浓碱流量计根据用户要求可以加装磁过滤器。
6. 可带保温或伴热夹套。
7. 浓碱流量计 用于各行业的气体和液体测量，测量部分可采用不同的材质来适应不同的介质条件。
8. 适合于恶劣环境和腐蚀严重的介质，具有良好的抗热性和耐压性。
9. 智能型双行液晶显示，可选现场瞬时/累计流量显示，可带背光。
10. 可选二线制、电池、交流供电方式。
11. 带有数据恢复、数据备份及掉电保护功能
浓碱流量计厂家生产价格优惠 氮气流量计量准确
M9指示器
1. 在指示器中采用一对耦合磁钢完成流量指示和电信号转换。
2. 浓碱流量计采用*型的ESK型信号变送器，可兼有HART协议通讯功能。
3. 可在就地流量指示型仪表内选择安装：
（1） 带4-20mA非线性输出并无滞后的ESK型信号变送器；
（2） 上、下限报警开关。
浓碱流量计M8指示器
M8指示器的壳体为金属壳体，内置CPD型智能线路板，本安防爆结构设计，防爆标志iaⅡCT5，改指示器既有单独的机械指针指示瞬时流量，还有物位液晶数字显示瞬时流量及八位数字显示累计流量，并配有按键操作、人机交互界面，还可输出4-20mA电流信号，上、下限报警等多种信号。
M8指示器的上、下限报警方式与M9指示器不同，改指示器报警采用电器输出方式，采用键盘操作方式，方便灵活，准确可靠，并且有掉电保护功能，还具有逻辑功能，开/闭点即上/下限不用跳线即可在软件中设定报警输出，可通过中间继电器或安全栅直接与PLC连接。
M8指示器具有设定功能，数据备份、数据恢复及掉电保护功能，另外在不是二线制供电方式下，还可选液晶背光显示功能。
M8指示器还可实现电池供电，它采用一节高能锂电池3.6V 7.5AH供电方式，可连续工作三年以上，在液晶显示屏右下角有一电量显示条，可提醒用户及时更换电池，另外电池在-10℃~+45℃范围内效率*，放电稳定，工作时间延长
浓碱流量计产品选型
浓碱流量计的技术参数：
测量范围:水（20℃）1-200000 l／h、空气（20℃，0．1013MPa）0．03－4000m3／h参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa
DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200
16MPa
浓碱流量计夹套的压力等级为1．6MPa
浓碱流量计特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：*可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3)、<30mPa.s(F15.4-F15.8)、DN25: <250mPFa.s、DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型：－40℃－+120℃
浓碱流量计连接形式：标准型：DIN2501标准法兰
特殊型：由用户的任意标准法兰或螺纹
电缆接口：M20＊1．5
浓碱流量计供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
浓碱流量计电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
浓碱流量计标准型：集电极开路输出（*100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量*5A@250VAC）
脉冲输出：累积脉冲输出，*小间隔50毫秒
浓碱流量计液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
浓碱流量计防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
检测编辑
金属管浮子流量计检测部分是由一个自下向上扩张的垂直锥形管和一个沿着锥形管轴可以上下自由移动的浮子组成。工作原理如图1所示，被测流体从下向上经过锥管和浮子形成的环隙时，浮子上、下端产生差压形成浮子上升的力。浮子在锥管中高度和通过的流量有着对应关系。
体积流量Q的基本方程式为：
式中α 仪表的流量系数，因浮子形状而异；
△F 流通环形面积，m2 ；
g 当地重力加速度，m/s2；
Vf 浮子体积，如有延伸体亦应包括，m3；
ρf 浮子材料密度，kg/m3；
Ff 浮子工作直径（*直径）处的横截面，m2；
Gf 浮子重量，kg。
式中d 浮子*直径（即工作直径），m;
h 浮子从锥管内径等于从浮子*直径处上升高度，m;
β 锥管的圆锥角；
a、b 为常数
从（1），（2），（3）公式可知，在一定的条件下，浮子在锥管内的高度与体积流量有一定的比例对应关系。读出浮子的高度，就可以知道相对应的体积流量，再通过转换器，将浮子的高度转换成所对应的体积流量所对应的刻度，这就是金属管浮子流量计的检测原理。
转换指示器
转换器实际上是将锥管内浮子的高度转换成所对应的体积流量的刻度。从输出信号来分：有就地显
示型和远传信号输出型：
就地显示型：由就地指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时电动指针通过刻度盘指示出此时流量
智能远传型，由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过一个磁传感器将磁场变化转化成电信号，经A/D转换，数字滤波，微处理器处理，D/A输出，LCD液晶显示，来显示出瞬时流量及累积流量大小。（如下图所示）
式中α 仪表的流量系数，因浮子形状而异；
△F 流通环形面积，m2 ；
g 当地重力加速度，m/s2；
Vf 浮子体积，如有延伸体亦应包括，m3；
ρf 浮子材料密度，kg/m3；
ρ 被测流体密度，如为气体是在浮子上游横截面上的密度，kg/m3；
Ff 浮子工作直径（*直径）处的横截面，m2；
Gf 浮子重量，kg。
流通环形面积与浮子高度之间的关系如式（3）所示，当结构设计已定，则d、β为常量。
式中d 浮子*直径（即工作直径），m;
h 浮子从锥管内径等于从浮子*直径处上升高度，m;
β 锥管的圆锥角；
