艾默生质量流量计的安装注意事项:
(1)质量流量计是通过传感器的振动来实现测量的,为了防止外界的干扰,仪表安装地点不能有大的振动源,并应采取加固措施来稳定仪表附近的管道.
(2)质量流量计工作时需要利用激励磁场,因此它不能安装在大型变压器,电动机,机泵等产生较大磁场设备附近,至少要和它们保持0.6~1.0m以上距离,以免受到干扰.
(3)质量流量计的传感器和管道连接时不应有应力存在(主要是扭力),传感器连接工艺件和工艺管道时,无应力安装是至关重要的.特别注意减少工艺连接件上的应力,将工艺管道与法兰正确对准,保持同轴可减少应力.在传感器附近工艺管道上的阀门或泵都需要有自己的支撑物,不能用传感器的安装底板或工艺过程的连接件来支撑泵或阀门.
(4)传感器在管道中串联使用时,两串联安装的传感器要采用管卡子固定,这样可以避免当一个传感器内管的振动通过管道传到另一个传感器.
(5)直管质量流量计*垂直安装,这样仪表停用时可使测量管道排空,以免结垢,如果水平安装,则需要将两根测量管处于同一水平面上.
(6)弯管流量计水平安装时,如果测量液体时,则应外壳朝下,以免测量管内积聚气体,如果测量气体,则外壳朝下,以免测量管积聚冷凝液.
(7)为使调零时没有流动,传感器上下游设置截止阀,并保证无泄漏.控制阀应装在传感器下游,传感器保持尽可能高的静压,以防止发生气蚀和闪蒸.
5变送器参数组态
利用HART275或者HART375对变送器进行参数组态,在组态时必须将传感器铭牌上的流量系数、密度系数、K1、K2、D1、D2等参数通过HART手操器正确的输入到变送器里面去.设置好测量范围、参数单位、小信号切除量、仪表系数等等参数.组态菜单如下图
6结合公司在应用中的情况,EMERSON质量流量计主要表现为计量准确度高、可靠性强、维护量小的优点,但在长期使用中也难免发生一些故障.对出现的故障经常采用的查找方法如下:
6.1检查传感器、核心处理器、流量变送器的接线是否牢固可靠,接地线是否正常.供电电源是否正常,有24VDC供电与220VAC供电两种.我公司大部分采用的是24VDC供电,季戊四醇FT6575为220VAC供电.

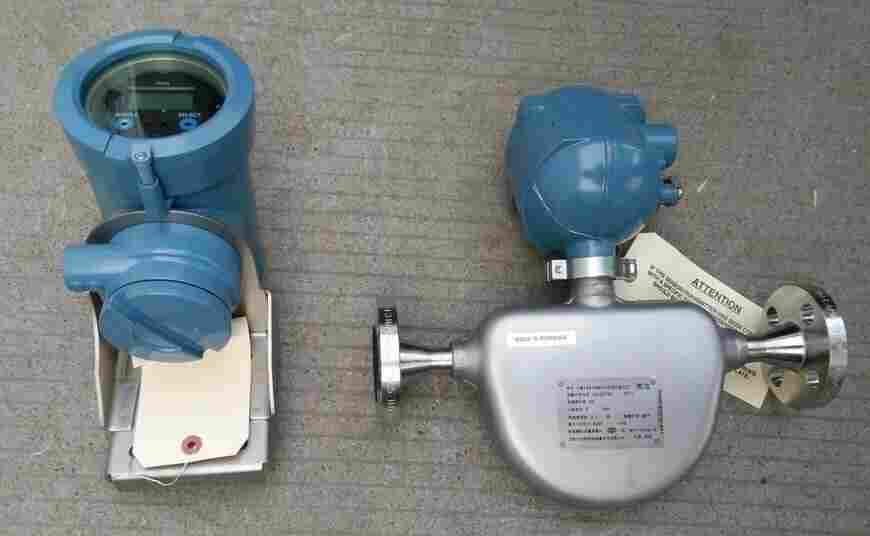

EliteCMF300M科里奥利流量计,3In(DN80),316L不锈钢
·的仪表设计提供*的测量灵敏性和稳定性
·智能仪表自校验确保获得实时的过程中测量完整性
·可在*有挑战性的液体、气体和浆体应用中获得无可比拟的流量和密度测量性能
·不受流体、过程或环境的影响,具有极高的测量可靠性
·适用于各种应用范围的扩展性更高的平台,包括卫生型、低温型和高压型应用
·具有*宽广的过程测量范围–-240°C至350°C(-400°F至662°F)及*414barg(6,000psig)
·*全面的仪表认可和种类,包括CSA、ATEX、NEPSI、IECEx、防水防尘等级66/67、SIL2和SIL3、海洋和贸易交接
·有316L不锈钢、C-22镍合金和Superduplex不锈钢材质的型号可供选择
高准2700现场和集成式安装多变量流量和密度变送器
·采用一体式安装或分体式安装,*限度提高了灵活性
·采用MVD数字处理技术,可在夹气应用以及空满空批量应用中接收性能诊断
·降低了布线成本,能够轻松、快速地安装
·提供浓度和净流量测量,无需额外仪表
·获得贸易交接SIL2和SIL3认可和
·利用真正的现场校验,在过程正在运行且无需使用辅助参考的情况下,在线验证传感器的运行状况
·通过WirelessHART方案,您可获得其他诊断和过程信息,无需增加布线成本
·具有坚固的1类1分类/1区外壳和可选的本地操作员界面,以便轻松操作流量计
作为科里奥利效应的实际应用,艾默生质量流量计F系列的工作原理是使得有介质流经的流量管发生振动.尽管振动并非完整的圆形,仍形成了旋转坐标系统,从而引发科里奥利效应.传感器检测并分析流量管频率、相位差和振幅的变化,具体的检测方法会因流量计设计不同而不同,但这些被观测到的变化代表了流体的质量流量和密度.
艾默生质量流量计F系列适用于关键过程应用的*流量和密度,具备智能仪表自校验,可对整个系统进行高级诊断,而且是范围*广的安装和过程条件适应性.其测量具有光滑的外部抛光面,易于保持清洁,并且所有的艾默生质量流量F系列计均可安装为自排放形式.
艾默生质量流量计功能
1、精度和重复性
现代艾默生质量流量计具有较高精度和重复性,甚至在较高量程比和流体密度、粘度和成分不断改变的流体条件下.艾默生在上世纪90年代末所推出的*数字信号处理技术,有助于解决了零点稳定性问题,确保其能在大量程范围内保持卓的准确性.
2、多功能性
在高量程比及和流体特性无关的仪表因素之间,艾默生质量流量计还具备众多功能性.原来不同的产品需不同的仪表测量,而一台艾默生质量流量计通常可测量多类产品.这尤其适用于综合性产品管线应用.
3、可靠性
艾默生质量流量计的无插入、无密封和无轴承设计,能够保持其无需维护的长期完整性.鉴于其高可靠性,许多*的计量机构减少了对其的要求,而其他类型流量计是要强制进行的.
艾默生质量流量计应用领域
(1)石油行业,如原油产量计量、含水率、单井产量计量、原油运输计量
(2)化工行业
(3)食品行业
(4)药品制造行业,如液态药品生产计量
(5)造纸行业,如纸浆的计量
(6)纺织印染行业
(7)能源输送计量,如液化气计量
(8)环保行业,如污水处理;脱硫过程测浆液密度
