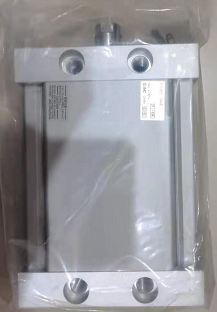

使用注意SMC紧凑型气动滑台MXH16-50Z
允许力矩*提高2倍以上
采用高刚性 *直线导轨
各允许力矩提高
高刚性 *直线导轨和活塞部的变更使重量减少19%(Φ20-10行程)
可从3个方向配管
字段描述 字段取值 取值描述
缸径 16 缸径 16mm
气缸行程 50 气缸行程 50mm
磁性开关型号 - 无磁性开关(内置磁环)
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
字段描述 取值描述
形式 气压式
内置磁环 无
安装方式 基本型
通口螺纹的种类 M
配管口径 M5X0.8
使用流体 空气
作动方式 双作用
*低使用压力 0.06
*使用压力 0.7
保证耐压力 1.05
环境温度 -10℃～70℃
使用活塞速度 50～500
允许动能 0.05
给油 不给油式
缓冲形式 垫缓冲
行程长度允许差 0～+1
0.3MPa理论推力OUT 60
0.5MPa理论推力OUT 101
0.7MPa理论推力OUT 141
0.3MPa理论推力IN 51
0.5MPa理论推力IN 86
0.7MPa理论推力IN 121
工作原理
根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作;但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
下面是SMC薄型气缸理论出力的计算公式:
F:气缸理论输出力(kgf)
F′:效率为85%时的输出力(kgf)--(F′=F×85%)
D:气缸缸径(mm)
P:工作压力(kgf/C㎡)
例:直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为?芽输出力是?
将P、D连接，找出F、F′上的点，得:
F=2800kgf;F′=2300kgf
在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1-1中查出。
例:有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，(气缸效率为85%)问:该选择多大的气缸缸径?
由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf)
由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
特点
装上线性导向轴承，提高活塞杆不回转精度。
标准型内置磁环，可安装行程感应磁性开关
三面安装选择
二面安装磁性开关位置
标准型两端带橡胶缓冲
