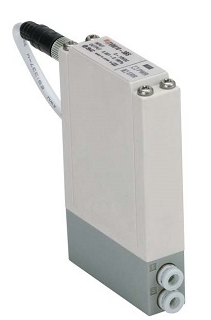

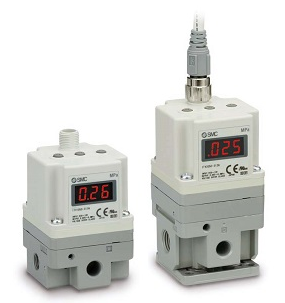

解析日本SMC电气比例阀ITV3050-012
比例阀特点
1、可实现压力、速度的无极调节，避免了常通的开关式气阀换向时的冲击现象。
2、能实现远程控制和程序控制。
3、与断续控制相比，系统简化，元件大大减少。
4、与液压比例阀相比，体积小、重量轻、结构简单、成本较低，但响应速度比液压系统慢得多，对负载变化也比较敏感。
5、使用功率小、发热少、噪声低。
6、不会发生火灾，不污染环境。受温度变化的影响小。
SMC比例阀作用
SMC电气比例阀的功能分为信号传递和执行机构两部分，压缩气体克服弹簧力使活塞向下运动可看作是信号积累传递阶段，活塞向下运动打开卸荷接口可看作是执行阶段。根据以上思路，可将改造方案定为信号取样、接收放大、执行元件三部分组成。为此，信号取样部分选用YX100型电接点压力表（压力0～1MPa，线圈电压为交流220V ），用这种表的常开触点采取卸荷信号，用常闭触点采取加载信号，同时将信号传递给接收放大部分，信号接收放大部分选用JZ7- 44型中间继电器（线圈电压为交流220V），用来接收电接点压力表传来的电信号并将信号放大后传递给执行元件，执行元件选用23JVD一L3一X1型二位三通单电控常闭截止式电磁阀（线圈电压为交流220V），用来接收中间继电器传来的电信号并开启截止阀，将压缩空气送至卸荷器。
使用注意事项
1、SMC电气比例阀之前,应设置5μm以下过滤精度和油雾分离器,保证气源处理系统达到SMC压缩空气清净化系统第④系列的要求,向ITV比例阀提供清洁干燥的压缩空气,以便能达到ITV电气比例阀应有的各种特性.
2、SMC ITV电气比例阀之前,不得装油雾器.
3、SMC ITV电气比例阀在加压状态下切断电源,出口侧压力能暂时保持,但不能一直保持.
4、SMC ITV电气比例阀在控制状态,由于停电等失去电源,出口侧压力可保持一次,另外,让出口侧向大气开放时,压力会不断下降直至大气压力.
5、SMC ITV电气比例阀通电后,若切断供给压力,电磁阀仍动作,会产生蜂鸣声,降低寿命.故切断气源时一定要切断电源.
6、SMC ITV2000/ITV3000电气比例阀出口侧会有0.005MPa以下的残压,要想完全降至0,出口应装三通阀排放残压.
部分型号
TV2050-212CL-X88
ITV3030-044L
ITV0030-3N
ITV2030-02F2BS
ITV2050-212CS
ITV3030-04F4BN3
ITV0030-3S
ITV2030-032S
ITV2050-212CS3-X88
ITV3030-04F4L3
ITV0031-2BL
ITV2030-042BL
ITV2050-212L
ITV3030-212L
ITV0031-2CL
ITV2030-042BS
ITV2050-212L5
ITV3030-213BL
ITV0031-2CS
ITV2030-042CL
ITV3050-313N
ITV3050-324N
ITV3030-014CS3
ITV3030-014N
ITV3030-314N
ITV3050-012N
ITV3050-014N
ITV3050-023BL
ITV3050-043N
ITV3050-044N
ITV3050-313BL-X110
ITV3050-314N
ITV3050-33F4N
ITV3050-343N
ITV3050-404N
