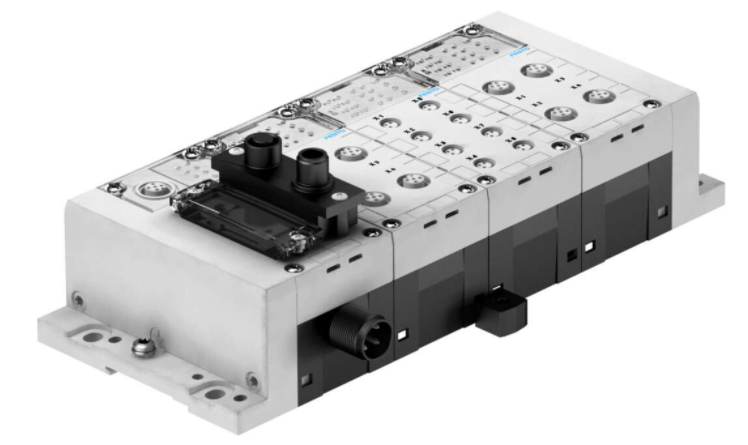

FESTO电气终端51E-F33GCQP-S 45P-N-V-3B-3JELL
KC 标记
KC-EMV
短型号代码
CPX
诊断
诊断存储器
面向通道和模块的诊断
模块欠压
参数设置
诊断特性
防错响应
强制通道
信号设置
LED 显示屏
总线状态
通道状态
模块状态
系统状况
内部循环时间
< 1 ms
工作电压范围 DC
18 V ... 30 V
*电源
16 A
标称工作电压 DC
24 V
ATEX 气体类别
II 3G
气体防爆阻燃类型
Ex nA IIC T4 X Gc
欧盟境外防爆
EPL Gc (RU)
防爆环境温度
-5°C <= Ta <= +50°C
防爆
防爆区 2 (ATEX)
区域 2（俄罗斯）
CE （见合格声明）
符合欧盟电磁兼容性指令
符合欧盟防爆指令 (ATEX)
符合欧盟 RoHS 指令
储存温度
-20 °C ... 70 °C
防护等级
IP65
IP67
环境温度
-5 °C ... 50 °C
RCM 商标
c UL us - (OL)
电气控制
现场总线
集成式控制器
*地址容量，输出
64 Byte
*地址容量，输入
64 Byte
根据不同应用场合，有多种阀
岛可选:
– MPA-S
– MPA-L
– VTSA/VTSA-F/VTSA-F-CB
• 可提供从*小配置到*数量
的模块，经济性佳
• *多可有 9 个电输入/输出模块
加总线节点和气动接口/用于阀
的电子模块
• 电气模块有多种功能和连接选
项可选
• 连接技术可选，从技术上和经
济上优化连接
• 可作远程 I/O 模块
• 工作电压容差大 (±25%)
• 可选： M18, 7/8" 或 AIDA 推挽
式接口，用于电源
• 兼容各种现场总线和以太网
• 可选功能和技术模块，用于预
处理
• IT 服务和 TCP/IP，如 远程维
护、远程诊断、网络浏览器、
文本消息和电子邮件报警
• 数字量输入和输出，4-/8-/16
路，可选单独通道诊断
• 模拟量输入和输出，2路/4路，
可选 HART 协议
• 压力输入
• 温度输入
• 控制器，用于气缸和电缸
• IP65 和 IP67 或 IP20
• 壁挂式或 H 型导轨安装，还可
安装在移动系统上
• 任意时间均可转换/扩展，CPX
金属型采用单独连接
• 模块化系统，提供一系列配置
选项
• 完全装配完毕，并经过测试
• 通过中央电气终端 CPX，降低
选型、订货、装配和调试成本
• 可选气动元件，用于优化控制
链系统结构
• 分散式子层 CPI 安装系统，*
多可将循环时间缩短 30%
• 接地板安全便利地实现接地
• 总线节点和所有I/O 模块上有
多种 LED（有些是多色的）可
选，快速排除故障
• 支持模块级和通道级诊断
• 现场总线/以太网远程诊断
• 创新的诊断支持，通过集成的
网络服务器/网络监控器或带
USB 适配器的电脑端维护工具
• 功能参数可设置，优化调试
• 接口模块以及可快速更换而无
需变更接线的模块确保了维修
的可靠性
