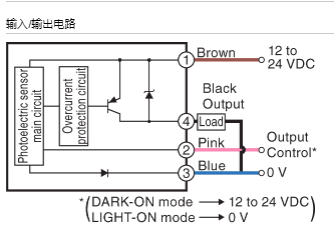

原装PZ-M11P光电传感器接线图

类型

智能回归反射型

输出型

PNP

检测距离

5 至 100 mm (100 x 100 mm白色亚光纸)^*1

设定距离

30 至 100 mm (100 x 100 mm白色亚光纸)

光源

红色 LED

灵敏度调节

1 圈旋钮式微调器 (230°)

响应时间

* 1 ms

操作模式

LIGHT-ON/DARK-ON (可用开关选择)

显示指示器

―

控制输出

* 100 mA (24 V)，剩余电压: * 1 V

数字显示器

―

保护电路

逆电流保护、过电流保护、过电压

额定

电源电压

12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下

额定值

功率消耗

* 30 mA

环境抗耐性

外壳防护级

IP67

环境光照

白炽灯：5,000 lux、日光：20,000 lux (*)

环境温度

-20 至 +55 °C (无冻结)

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时

耐冲击性

1,000 m/s²、X,Y,Z 方向各 6 次

外壳材料

玻璃纤维强化树脂

配件

―

重量

约 55 g (含 2 m 缆线)
