MT-K920开关柜智能操控装置
株洲三达电子生产
3年质保、售后无忧
MT-K920产品概述：
MT-K920开关柜智能操控装置功能强大，用于3-35KV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸，分闸按钮，储能按钮，远方/就地转换开关，照明开关。具有RS485通信接口，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。同时本装置外观精致，美观、简化、美化了开关柜面板，有效的提升开关柜品质。

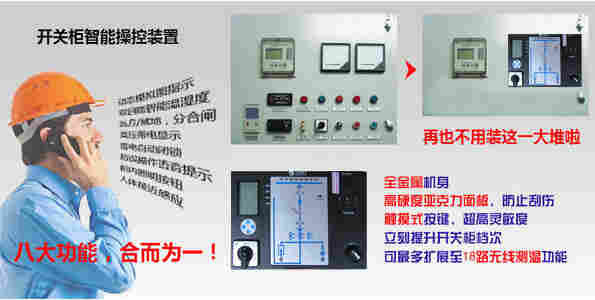

MT-K920智能操控装置产品图：
MT-K920技术参数：
1、装置工作电源：AC/DC220V±10% 50HZ 加热器工作电源: AC220V±10% 50Hz
2、工作环境：温度-20～50℃ 相对湿度≤95%RH
3、功耗:≥10W
4、抗电强度：外壳与端子间大于AC2000V
5、绝缘性能：外壳与端子间大于100MΩ
6、模拟指示说明：
断路器状态指示（无源触点输入） 断路器位置指示（无源触点输入）
合闸时,合闸触点闭合，红色模拟条亮 工作位置触点闭合时,红色垂直模拟条亮
分闸时,分闸触点闭合，绿色模拟条亮 实验位置触点闭合时,绿色水平模拟条亮
接地闸刀位置指示（无源触点输入） 弹簧储能指示（无源触点输入）
触点闭合，红色模拟条亮，表示接地合闸 触点闭合，红色灯亮，表示已储能
触点断开，绿色模拟条亮，表示接地断开
注：失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助接点。
7、高压带电指示部分:
LED启辉电压(KV):母线电压×0.15～0.65 ；闭锁启控电压(KV):母线电压×0.65
8、温、湿度控制设置部分：
本装置为智能型温湿度控制，分别由两组三位一体数码管显示。具备两种显示状态，一种为测量显示:(1)当装置上电后，两组数码同时显示数值， 上面一组为一路温度测量值,下面一组为二路温度值。这时同时按下"▲""▼"两键，数码管下面一组会出现"PP",这时装置已进入设置状态。(2)再依次按下"设置"键，装置分别会出现 界面,他们的定义为： 设置温度下限,范围0～99℃←； 设置温度上限,范围0～99℃； 通讯地址设置,范围1～99#。其逻辑关系是当测量温度值低于设置温度下限时,启动加热;当测量温度值高于设置温度上限时，启动风机。
注:上下限设置值差不得小于12，因为装置程序回差±6℃。
（3）当参数设置完毕后,再按下"设置"键,将参数存储后,再同时按下"设置"和"▼"两键退出设置程序，进入测量状态。
9、智能防误提示功能
当断路器处于试验位置与工作位置之间，此时断路器处于合闸状态时，有“请分断路器”的语音提示，直至断路器分闸操作后止，以此防止操作者在断路器处于合闸状态时，误强行推进手车至工作位置。当断路器处于工作位置或试验位置时，断路器又处于合闸状态时， 如果接地开关误被强制合闸，有“请分接地开关”的语音提示，直至操作者分闸操作后停止，以此防止操作者误合接地开关。当以上两种情况同时发生时，有“请分断路器、请分接地开关”的语音提示。
10、通讯功能
本设备具有RS485通讯接口,可实时传送手车位置状态、断路器位置状态、弹簧储能状态、接地开关状态、是否低温加热、是否过热报警等一系列参数。
11、其他辅助功能
本装置面板上，按用户要求可选配分/合闸万转开关、远方/就地万转开关、储能及柜内照明开关, 用户可直接在本装置上进行相关操作。
如需了解更多产品资料请联系三达：
产品负责人：汤经理
移动电话：
电话：
询价传真：
企业QQ：2851635925
在线QQ：947257202 28578050 1446873833
地址：湖南省 株洲市 醴陵仙岳山街道办事处 五里墩502号
三达电子企业：https://www.llsd.com.cn
三达专卖店： http://bwdk3206.1688.com
我们的使命：让用电更安全！! !
