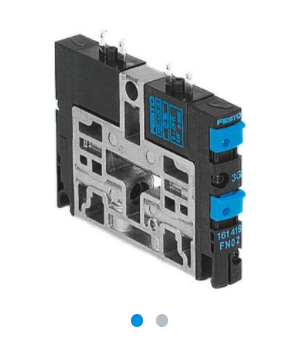

festo通用阀模块CPV10-M1H-2X3-GLS-M7新的

festo通用阀模块CPV10-M1H-2X3-GLS-M7新的

资料查看：

CPV阀岛具有强大的扩充能力并有着丰富的扩充模块供选择，因此可将其它的气动功能扩充到现有的阀岛上，

例如：两个单向节流阀，它们可直接在阀岛上控制进气或排气流量，甚至控制真空。

- 适合于过程控制行业以及需要对远程难以接近的驱动器进行速度控制的场合。

- 的集成式真空单向阀，起到了真空节能器的作用，另外还可配有可调节的喷射器脉冲。

结构紧凑、流量大且成本低

适用于小零件装配和电子行业以及食品和包装行业

可作为电驱动阀或气动阀

通过一个单独的接口可扩展成一个阀岛

量多能装配26个单电控阀或13个双电控阀，有Hi-nj型和Maxi型两种尺寸，多种不同的工作压力；

12个电气输入/输出模块．主要用于连接一些输入/输出信号．如数字信号、大电流信号和模拟信号；

输入输出信号点数取决于现场总线协议，总线多为74个输出信号和96个输入信号；

内置可编程控制器，如：Festo的SF3、Siemens的Step和AB的SLC500系列。

紧凑型电磁阀的相关信息

VUVG 的产品信息

总线佳体积性能比

一种阀可用于更多的应用：

流量总线多可增加*，可缩短循环时间

- 减少了元件和气管的数量

• 阀功能

• 2x 两位三通，单稳态，常闭


• 搭接

• 正重叠


• 驱动方式

• 电控


• 阀尺寸

• 10 mm


• 标准标称流量

• 400 l/min


• 工作气口

• M7


• 工作电压

• 24 V DC


• 工作压力

• -0.9 bar ... 10 bar


• 设计

• 活塞闸阀


• 复位类型

• 气动弹簧


• 防护等级

• IP65


• 公称通径

• 4 mm


• 短型号代码

• CPV10


• 排气功能

• 不带节流选项


• 密封原理

• 软密封


• 安装位置

• 可选


• 手控装置

• 锁定式
  按钮式


• 先导类型

• 先导驱动


• 先导气源

• 外部
  内先导


• 流向

• 不可逆


• 符号

• 00991808


• 先导压力

• 3 bar ... 8 bar


• b 值

• 0.4


• C 值

• 1.6 l/sbar


• 关闭时间

• 25 ms


• 打开时间

• 17 ms


• 持续通电率

• *，同时保持电流降


• 电气功耗

• 0.46 W


• 0 信号的*正向测试脉冲

• 1400 µs


• 信号为 1 的*负向测试脉冲

• 700 µs


• 工作介质

• 压缩空气，符合 ISO 8573-1:2010 [7:4:4]


• 工作和先导介质说明

• 可用润滑介质工作（之后须一直润滑介质工作）


• 耐腐蚀等级 CRC

• 2 - 中等耐腐蚀能力


• 储存温度

• -20 °C ... 40 °C


• 介质温度

• -5 °C ... 50 °C

CPV18: 18 mm

- 方块型结构，高性能，低重量

- 具有各种气动功能，灵活性强(阀派生型号), 不同压力范围, 真空开关或集成真空发生器

- 隔离板，用于形成压力区

- 盲板盖住未使用的阀位，便于今后进行扩展

- LED 显示

- 阀具有手控功能

- 安装费用和总线连接成本低

- 防护等级达到 IP 65

阀功能  2x3/2 常闭，单电控

2x3/2 常开，单电控

2x3/2 常开/常闭，单电控

5/2 双稳

5/2 单电控

5/3 中压式

5/3 中泄式

5/3 中封式

阀规格  10 mm

14 mm

大标准额定流量  330 l/min bei 10 mm

630 l/min bei 14 mm

工作压力  -0.9 ... 10 bar
