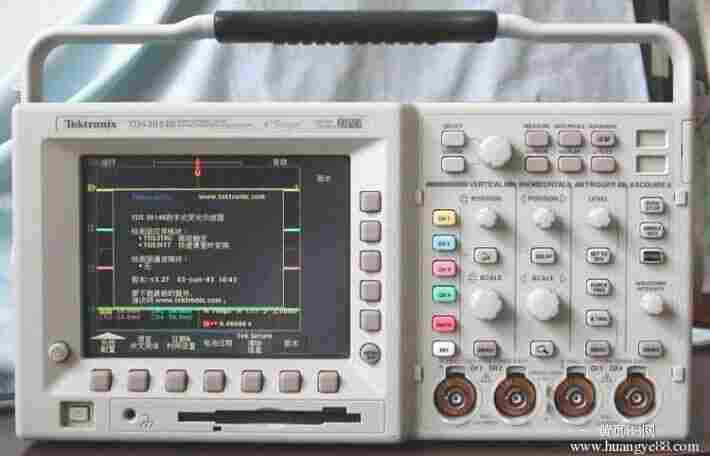

TDS3014B-TDS 3014B
东莞市飞宇电子有限公司提供
销售电话:
TDS3014B特点与优点
500 MHz 、300 MHz 、100 MHz 三种带宽
取样速率高达 5 GS/s
2 或 4 条通道
全 VGA 彩色 LCD 显示
25 种自动测量功能
9 位垂直分辨率
多语言用户界面
使操作更简易"快捷菜单"图形用户界面
内置以太网端口
e*Scope TM 网上遥控功能
WaveAlert TM 自动波形异常检测能力
应用模块
－详细设计分析所需的高级分析功能
－电信模板测试
－FFT
－用于测试和排障的两种视频模块
－快速"是否通过"测试所需的极限测试
－高级触发功能，其中包括：毛刺、欠幅脉冲和逻辑触发
插入式打印机可随机提供测量结果文件TDS3014B
TekProbeTM Level II 接口支持的探头包括：可自动提供定标和换算单位的
有源探头、差分探头和电源探头
便于迅速打印的标准并行端口
便于数据储存和文件编制的内置软驱
TDS3014B应用
电信设备制造测试
数字电路设计与调试
视频设备安装与维护
电源设计
TDS3000B系列数字荧光示波器（DPO）以位提供的性能和便携性
TDS3000B 系列示波器将数字荧光波形采集技术、自动异常检测功能、网上遥控
功能和7 个应用模块集于一体，而轻巧的外形和可用电池供电的能力使其设计趋
于。
DPO 技术将复杂信号的检测提高到新水平
数字荧光示波器能够实时显示、存储和分析信号的三维信息，即振幅、时间和随
时间变化的振幅分布情况。其快速波形捕获和更新率可使DPO更快地捕获并显示
不常见的波形或波形变化情况。其亮度层次彩色显示功能可提供信号幅度和宽度
方面的出现频率信息。这将有助于用户寻找并鉴定那些在传统的数字存储示波器
上看不到的波形异常变化。
增强的排障能力TDS3014B
WaveAlert TM 波形异常检测功能可帮助用户以更快的速度寻找那些难以捕获的问题，
从而加快进行故障排除任务。WaveAlert可在所有通道上监视输入信号，检测并突出显
示任何与捕获的正常波形相偏离的异常波形。由于TDS3000B 型示波器能在检测到异常
波形时停止采集、以音响报警、打印硬拷贝或保存波形，所以用户甚至可在无人看守的
情况下进行长时间的测试，以寻找那些极其隐藏、不常出现的故障。
e*Scope TM 网上遥控功能
e*Scope 意味着用户可从任何地方通过因特网和PC 机控制 TDS3000B 示波器。用户只需
通过内置的以太网端口将TDS3000B 示波器连接到局域网(LAN)、打开PC 机的浏览器窗口、
在"地址"窗口中输入TDS3000B示波器的 IP 地址，就可在网上进行遥控作业。示波器的回
应将使用户能够从浏览器对其进行控制。用户还可将e*Scope控制软件下载到 PC 机，通过
图形界面显示并使用TDS3000B 示波器的屏幕和前面板控制。TDS3014B
灵活机动 处处可用
TDS3000B 系列示波器体积小巧、便于携带、可用电池供电，所以可在任何需要的地方使用。
安装电池后，其重量还不到5 公斤。即便是在现场工作，也可通过选购的插入式热敏打印机当
场打印测量结果。
用户还可通过选购的应用模块轻而易举地使TDS3000B 系列示波器适用于具体应用需要。示波
器可在通电后自动显示机上安装的模块。目前，可与TDS3000B系列示波器配套使用的应用模块
共有7 种，其中包括：
电信模板测试模块
高级分析模块
FFT 模块
高级触发模块
极限测试模块
扩展视频模块
601 串行数字视频模块
此外，还有两种通信模块：
10Base-T LAN/RS-232 模块
GPIB/VGA/RS-232 模块
并行端口(Centronics) 是该系列的标准配备。
TDS3014B应用
电信屏蔽测试模块－TDS3TMT
安装了电信屏蔽测试模块后,TDS3000B系列示波器即可成为一部用于电信标准相符性测试的
"合格/不合格"(Pass/Fail)测试仪器。
支持的ITU-T G.703 (DS0 、DS1 、E1 、Clk 接口、DS2 、E2 、E3 以及 DS3速率)标准
支持的ANSI T1.102 (DS1 、DS1A 、DS2 、DS3 和STS-1 速率)标准
用示波器WaveStar TM 软件进行可自定义的屏蔽码编辑
用通信信号适配器妥善地终接在测设备
用 TDS3GV (GPIB) 或内置以太网通信模块设置TDS3000B 系列示波器的自动测试程序
TDS3TMT 模块的典型应用
在测试制造过程中的网络插卡时，其中一项重要的考虑是示波器处理能力或吞吐量。DPO
的波形处理能力与硬件辅助的模板测试之结合一举突破了单通道和多通道设备的模板测试速
度障碍。ALT触发模式可经过一次设置，便可在所有通道上顺序相继触发，故可在多通道上实
现快速测试。
高级分析模块 －TDS3AAM
TDS3AAM 模块为TDS3000B 系列示波器增添了高级分析能力。用户可通过该模块将波形定义
为各种任意的数学表达式，其中包括各种数学函数以及常数和测量值。TDS3AAM模块还增加
了面积和周期面积(Area and CycleArea) 测量值、微分和积分函数、平均测量值以及测量统计功
能。此外，TDS3FFT模块的FFT 能力也包含在内。
用于频率和谐波分析的FFT 模块 －TDS3FFT
TDS3000B 系列示波器装上该模块后便可成为功能强大的排障工具，可用于：
测试滤波器和系统的脉冲响应
测量系统中的谐波内容和失真情况
识别并查找噪声和干扰源
分析振动情况
分析 50 和 60 Hz 电源线中的谐波
此外，用户还可通过TDS3FFT 应用模块做下列分析和设置：
将分析信号的佳窗口与四种FFT窗口(矩形、汉明、汉宁以及勃勒克曼-哈里斯)相匹配
分析重复性波形、单次波形和储存的波形；以 FFT 波形显示任何正在采集的信号、上次
采集的信号或储存在参考存储器中的信号
将 FFT 垂直标线设置为 dB 或线性RMS
在屏幕上同时显示时域信号和 FFT波形，以帮助用户快速分析电路和系统问题
TDS3FFT模块的典型应用
在电源设计和分析作业中，检查电源负载电流中的谐波是一重要环节。用户可通过示
波器的光标测量单个频率分量的频率和幅度。
高级触发模块－TDS3TRG
TDS3000B 系列示波器装上这一模块后，可为示波器增加逻辑和脉冲触发等高级触发能力。
逻辑触发功能
在数字电路的排障工作中，逻辑触发极为有用。当两个信号满足了布尔(Boolean) 触发条件时，
示波器随即触发。该模块可提供模式和状态两种逻辑触发方式。
模式触发
对于数字逻辑电路排障工作而言，模式触发非常有用。当两个信号在逻辑上为真或伪时，示波
器触发。基本而言，模式触发主要是在双输入的AND、OR 、NAND 或 NOR 逻辑门的输出上触
发。用户可将时间限制条件和信号门限电平为触发条件的一部分。
状态触发
对于数字逻辑电路同步状态机排障工作而言，状态触发是很有用的触发方式。如果在
时钟信号跃迁为真时某状态信号为真或伪，示波器则触发。
脉冲触发功能
当信号满足某一定时或阈值条件时，脉冲触发功能便可触发示波器。该高级触发模块
可提供三种脉冲触发方
式：脉冲宽度、欠幅脉冲和转换速率。
脉冲宽度(或毛刺)
当信号脉冲宽度小于、大于、等于或不等于的脉冲宽度时，示波器触发。脉冲宽
度触发对数字逻辑电路排障工作非常有用。
欠幅脉冲
当信号脉冲小于的门限电平时，欠幅脉冲功能将触发示波器。用户还可欠幅
脉冲宽度参数。这种触发功能对于排除总线争用方面的故障非常有用。
转换速率
当信号的转换速率 (上升或下降时间)小于、大于、等于或不等于某一转换速率时，
示波器触发。这种触发功能可用于数字总线收发机、传输线路和运算放大器电路的排障工作。
极限测试模块－TDS3LIM
