TURCK现场总线技术模块,BL20-GW-DPV1

TURCK现场总线技术模块,BL20-GW-DPV1

产品 BL20-GW-DPV1
产品 BL67-GW-DPV1
产品 BL20-E-GW-DP
产品 BL67-2RFID-A
PROFINET-DP 接口，集成电源功能
订货号： 6827234
旋转拨码开关用于设置节点地址
防护等级IP20
2x终端支架BL20‐WEW35/2‐SW
1x终端块 BL20‐ABPL
LED灯用于显示供电电压，通用报警及总线错误
BL20系统与PROFIBUS-DPV0/DPV1之间的网关-12 Mbps
9针 sub-D 孔头接插件
PROFINET-DP 接口，集成电源功能BL20-GW-DPV1
型号BL20-GW-DPV1
货号6827234
供电电源24 VDC

系统供电24 VDC / 5 VDC
现场供电24 VDC
允许范围18…30 VDC
现场层供电额定电流消耗ð 430 mA
大现场层供电电流10 A
大系统供电电流1.2 A
连接供电电压螺纹连接端子
现场总线传输速率9.6 kbps … 12 Mbps
现场总线地址设定2 旋码开关
现场总线地址范围1…99
现场总线连接技术1个 sub-D 孔座接插件
现场总线终端外部
大I/O模块的数量64
服务接口PS/2 底座
诊断字节长度3
参数字节长度5

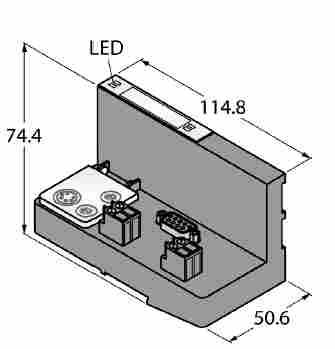

尺寸 (长/宽/高) 50.6 x 114.8 x 74.4mm
CE、cULus、2 区、I 级、Div. 2
工作温度0…+55 °C
储藏温度-25…+85 °C
相对湿度5 to 95% (室内), RH-2级, ( 45 °C 储存)无凝露
振动测试符合 EN 61131
冲击测试符合IEC 68-2-27
滑落和翻倒符合IEC 68-2-31和自由落体 IEC 68-2-32
电磁兼容性符合 EN 50,082-2
防护等级IP20
包装内包含2 x 底部支架 BL20-WEW-35/2-SW, 1 x 底板 BL20-ABPL

TURCK现场总线技术模块,BL20-GW-DPV1

TURCK现场总线技术模块,BL20-GW-DPV1
■PROFINET-DP 接口，集成电源功能
■订货号： 6827234
■旋转拨码开关用于设置节点地址
■防护等级IP20
■2 x 终端支架BL20‐WEW35/2‐SW
■1 x 终端块 BL20‐ABPL
■集成电源
■LED灯用于显示供电电压，通用报警及总线错误
■BL20系统与PROFIBUS-DPV0/DPV1之间的网关
■12 Mbps
■9针 sub-D 孔头接插件
产品 BL20-GW-DPV1
产品 BL67-GW-DPV1
产品 BL20-E-GW-DP
产品 BL67-2RFID-A
技术数据
现场总线协议 PROFIBUS-DP
设备类别 网关
防护等级 IP20
cULus
低环境温度 0 °C
高环境温度 55  ℃
产品系列 BL20
功能原理
BL20耦合器安装在BL20节点的起始位置。
BL20网关作为一个网络站点，它集成不同的接
口协议与上层网络通讯，如：PROFIBUS-DP,
DeviceNet, CANopen, Ethernet。
所有的BL67电子模块通过内部模块总线进行通
讯，数据通过耦合器传送至现场总线。即I/O模
块与现场总线系统相对独立。
型号BL20-GW-DPV1
货号6827234
供电电源24 VDC
系统供电24 VDC / 5 VDC
现场供电24 VDC
允许范围18…30 VDC
现场层供电额定电流消耗ð 430 mA
大现场层供电电流10 A
大系统供电电流1.2 A
连接供电电压螺纹连接端子
现场总线传输速率9.6 kbps … 12 Mbps
现场总线地址设定2 旋码开关
现场总线地址范围1…99
现场总线连接技术1个 sub-D 孔座接插件
现场总线终端外部
大I/O模块的数量64
服务接口PS/2 底座
诊断字节长度3
参数字节长度5

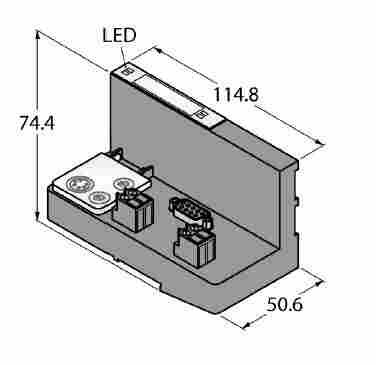

尺寸 (长/宽/高) 50.6 x 114.8 x 74.4mm
CE、cULus、2 区、I 级、Div. 2
工作温度0…+55 °C
储藏温度-25…+85 °C
相对湿度5 to 95% (室内), RH-2级, ( 45 °C 储存)无凝露
振动测试符合 EN 61131
冲击测试符合IEC 68-2-27
滑落和翻倒符合IEC 68-2-31和自由落体 IEC 68-2-32
电磁兼容性符合 EN 50,082-2
防护等级IP20
包装内包含2 x 底部支架 BL20-WEW-35/2-SW, 1 x 底板 BL20-ABPL
