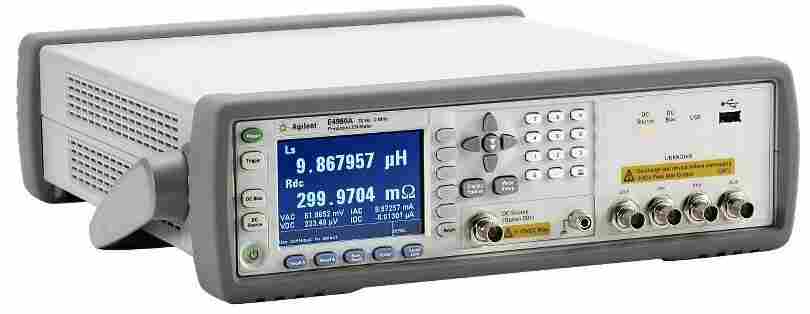

回收是德Keysight安捷伦Agilent E4980A精密LCR表

联系我见右侧VX同步

产品描述

Keysight E4980A 精密LCR表(20Hz~2MHz) Keysight E4980A精密LCR表可提供*的度和速度，并且具有多种功能，可广泛应用于各种元件测量。无论是低阻抗范围还是高阻抗范围，E4980A均能提供极快的测量速度和*的测量性能，是元件和材料的常规研发测试及制造过程测试的理想工具。LAN、USB和GPIB PC连通性能够提高设计和测试的生产率。 Keysight E4980A 精密LCR表主要特性与技术指标 频率 在20Hz至2MHz范围内提供4位分辨率显示 基本精度 对高低阻抗的高精度重复性测量基本精度为0.05% 直流偏置 内置40V直流偏置(选件001) Rdc测量(选件001) 更多特性 20Vrms测试信号(选件001) 高速测量：5.6ms 201点列表扫描 多功能电脑连接(LAN、USB和GPIB)

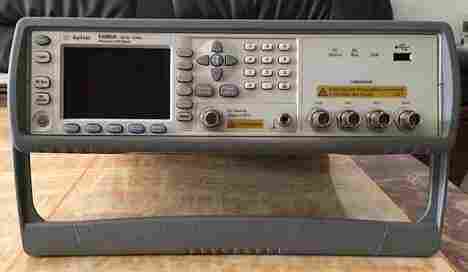

回收是德Keysight安捷伦Agilent E4980A精密LCR表

一般技术指标：
电源要求 90-132V或198-264V，47-66Hz，45VAmax
工作温度 0-45℃
尺寸 320mm(宽）*100mm(高）*300mm(长）（12.6英寸*3.94英寸*11.81英寸）
重量： 4.5kg(9.9磅）

主要技术资料
263B LCR测试仪产品介绍，p/n 5964-6181E
有效电解电容器测试，p/n 5967-5378E
有效变压器/低频线圈测试，p/n5967-5377E
订货信息
·4263A LCR测试仪
Opt 001 增加N。M/DCR测量功能
Opt 002 增加20kHz测试频率
Opt ABA 英文版本手册
Opt ABJ 日文版本
Opt OBO 除去操作手册
Opt W30 扩大的维修服务
16060A 变压器测试夹具（需要选件001）
16065C 外部偏置适配器（达40 Vdc)
16089A Kelvin 夹子引线（1m,两个大夹子）
16089B Kelvin 夹子引线（1m,两个中等夹子）
16089C Kelvin 夹子引线（1m，两个集成电路夹子）
16089D Kelvin 夹子引线（1m,四个大夹子）
16089E Kelvin 夹子引线（1m,两个大夹子）
16064B LED显示器/触发器盒（合格/不合格显示器和触发器）

安捷伦阻抗分析仪E4980A产品简介：

基本精度为0.1%
测试频率为100Hz、120Hz、1kHz、10kHz、100kHz
量程为20mV～1Vrms,以5mVrms分档
具有测试信号电平监视功能
高速测量:25ms
高速接触检查
大的电容测试量程
变压器参数测量(供选用)

回收是德Keysight安捷伦Agilent E4980A精密LCR表

参数规格：

测量功能
测量参数 |Z|,|Y|,θ,R,X,G,B,L,C,Q,D,ESR
选件001 增加DCR（直流电阻），N（匝数比）和M（互感）测量
测量电路形式 串联和并联
数学功能 偏差和百分偏差
测试电缆长度 0m,1m,2m,4m,(频率=100/120/1kHz);0m,1m,2m(频率=10kHz/20kHz);0m,1m(频率=100kHz)
测试信号数据
测试频率 100Hz,120Hz,1kHz,10kHz和100kHz
选件002 增加20kHz测试频率
频率精度 ±0.01%（频率=100Hz,1kHz,10kHz,20kHz,100kHz),±(10%+10mV)
输出阻抗 100Ω±10%,25Ω±10%(≤1Ω量程）

交流测试信号电平 20mV~1Vrms,以5mVrms分档
精度 ±（10%+10mV)
内部直流偏置
电平 1.5和2V；精度：±（5%+2mV)

外部直流偏置 0~+2.5V
测量范围 参数
测量范围
|Z|,R,X 1mΩ-100MΩ
|Y|,G,B 10nS-1000S
C 1pF-1F
L 10nH-100kH
D 0.0001-9.9999
Q 0.1-9999.9
θ -180°~+180°
DCR 1mΩ-100MΩ
N 0.9-200（待定）
L,M 1μH-100H（待定）
Δ% -999.99%-+999.99%
测量精度： ±0.1%(基本精度）（适用于|Z|,R,X,|Y|,G,B,CL)
测量时间
模式 时间（典型值）
短 25ms
中等 65ms
长 500ms
测试信号电平监视器： 电压和电流
前端保护： 当充电电容器连接到输入端时内部电路便函起保护作用。总线大电容器电压为；在
Vmax≤250V时，Vmax=√(8/C)(典型值）；在Vmax≤1000V时，Vmax=√(2/C)(典型值），C单位为F。

显示数字： 3，4或5位（可选择）
修正功能：
开路/短路误差为0： 消除由测量夹具中杂散寄生阻抗引起的测量误差
负载： 利用一个已校器件作为参考来改善测量的精度
比较功能： 对每个一次测量参数和二次测量参数给出高/符合/低（HEGH/IN/LOW）比较结果
接触检查功能： 可以检测测试夹具与器件之间的接触故障。接触检查的附加时间为5ms
其它功能
存储/调用： 可以存储和从内部非易失存储器调用10个仪器设置
连续存储功能： 若仪器补关断或出现电源故障。仪器设置（直流偏置接通/切断除外）将自动被存储起来（在23°±5℃下≦72小时）
GPIB接口 所有控制设置，被测值和比较器信息
处理器接口 所有输出信号均为负逻辑，光隔离的开路集电极。输出信号包括HIGH/IN/LOW，不接触，序号，测量结束和报警。输入信号包括键锁定和外触发
