一、整体项目相关信息：
项目安装地址：甘肃敦煌（分为三期）
安装日期： 2013年－2016年
用户单位： 北京国润天能股份有限公司
项目名称： 敦煌太阳能野外试验站项目
周边环境： 戈壁
二、一期气象观测项目介绍
盛行风向：东偏北风
埸地面积：40M X 30M

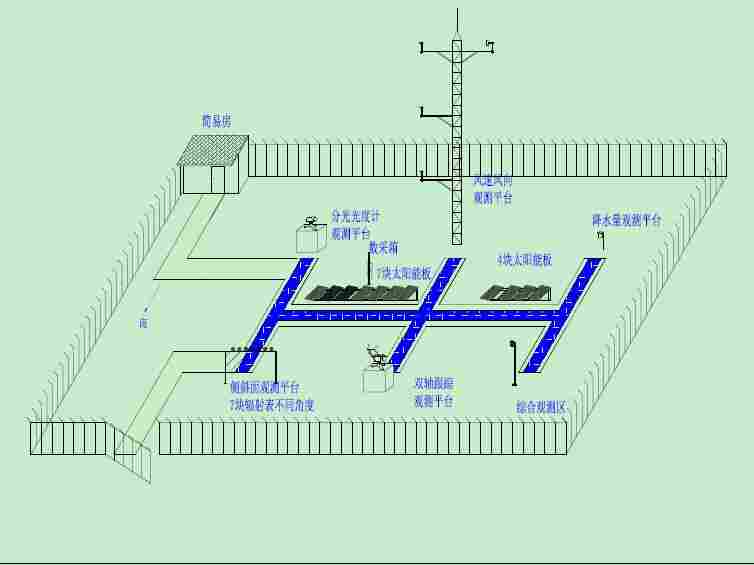

一期项目仪器分布图（如下图）
设备安装示意图（如上）

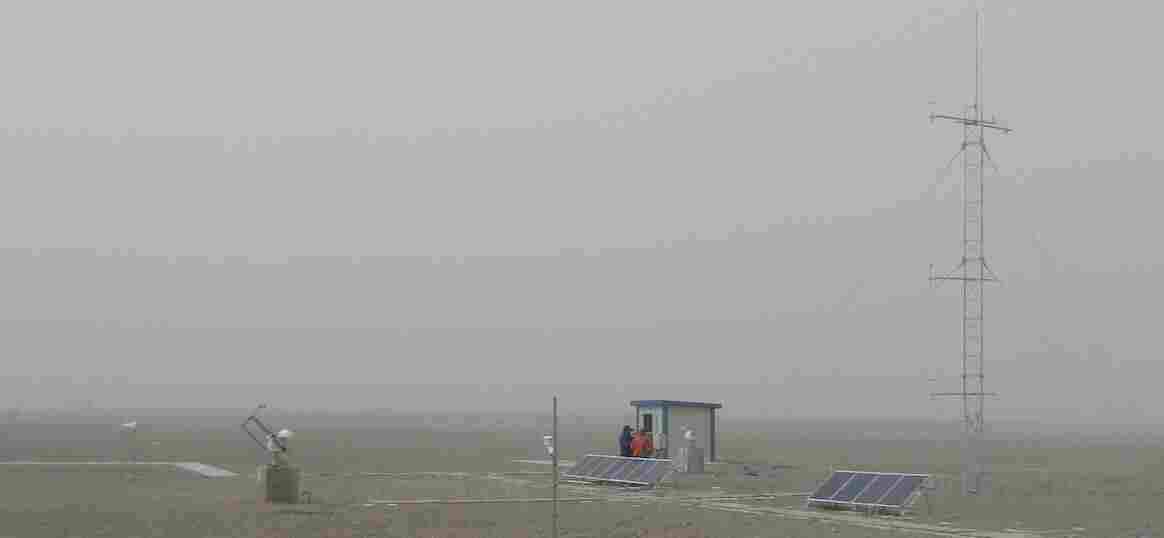

整体安装图：
一期项目主要产品配置表：
序号 物资名称 规格型号 单位 数量 备注配件
1 CR3000数据采集器 CR3000-XT 台 1 附带USB转RS232线、光盘
2 跟踪器 SOLYS 2 部 1 主机与支架两部分
3 直接辐射计 CHP1•25 m cable 台 1 附带有国外参数文件及其安装螺丝
4 辐射仪 CMP 21•25 m cable 台 1 附带有国外参数文件及其安装螺丝
5 散射辐射仪 CMP 21•25 m cable 台 1 附带有国外参数文件及其安装螺丝
6 风速传感器 010C•10 m cable 套 3 附带有使用说明书
7 风向传感器 020C•10 m cable 套 1 附带有使用说明书
8 空气温、湿度度传感器 HC2-S3CO3•30 m cable 套 1 附带有使用说明书
9 大气压力传感器 CS106 个 1 附带有使用说明书
10 雨量桶 TEMM525•20 m cable 个 1 附带有使用说明书及安装卡件
11 分光分度计 PGS-100 Sun Photom 台 1 配有SOLYS2跟踪器及相关PGS100支架，电源部分，说明书，软件；
12 辐射仪 CMP 11 Pyranometer • 25 m cable 台 7 附带有国外参数文件及其安装螺丝

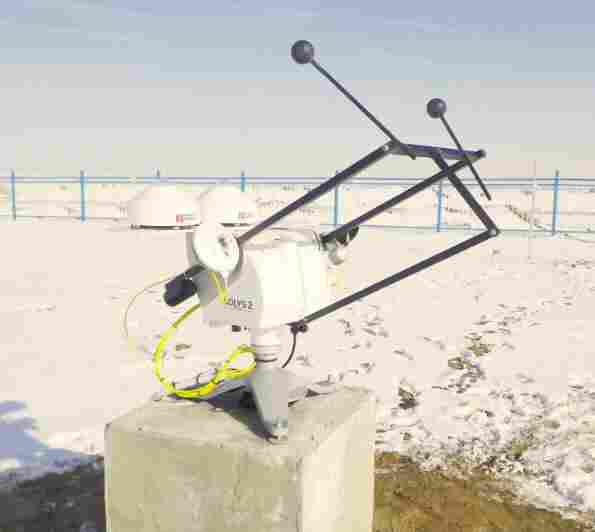

设备具体安装如下图：（跟踪器）
跟踪系统包括设备：太阳跟踪器SOLYS2、直接辐射计CHP1、辐射仪CMP21（带强制通风罩CVF2）、散射辐射表CMP21（带强制通风罩CVF2）、斜面辐射仪CMP21， 所有辐射表均安装到太阳跟踪器上面，并调水平。所有传感器的线均接到数采CR3000上进行测量；通过CR3000查看数据，收集数据。

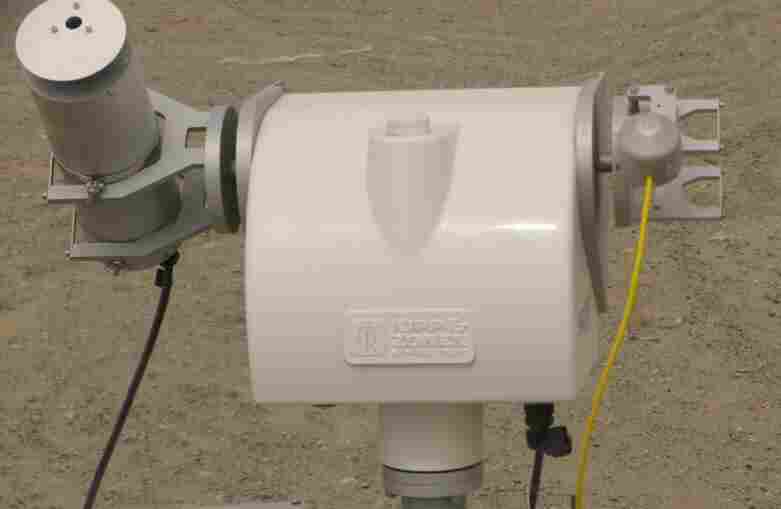

下图为分光光度计安装图
在提前做好的安装平台上面，首先安装好跟踪器，再跟踪器上面安装PGS-100分光光度计，做到完全对准，仪器直接与电脑相连，通过电脑软件读取数据并分析数据；

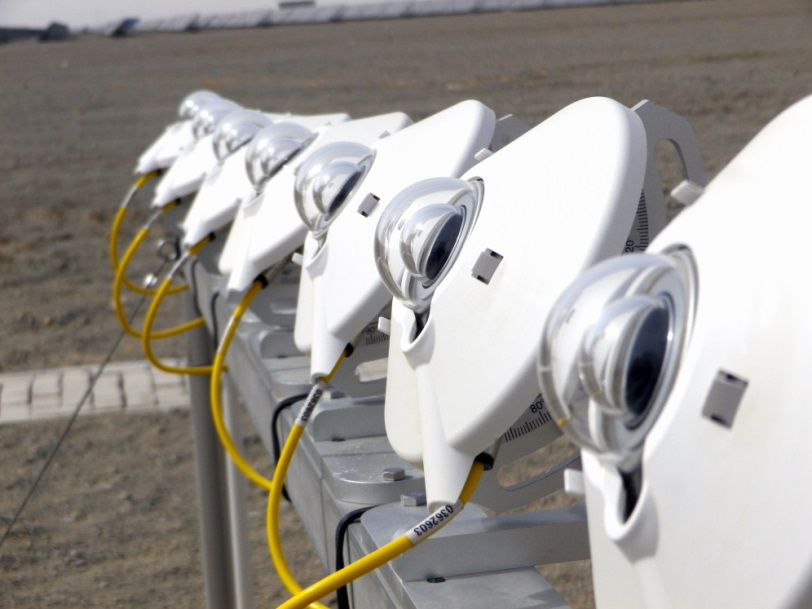

不同角度安装的辐射表
7个CMP11辐射表分不同角度安装到辐射支架上面。
较远距离安装10米高三角镀锌塔，10米塔上有三层风速010C，一层风向020C，10米处安装一层风速风向、6米处安装一层风速、2米处安装一层风速；所有风速风向传感器及辐射表的的信号线均接到数据采集器；通过数据采集器查看数据，收集数据。
三、（二、三期）太阳能实验区项目监测：

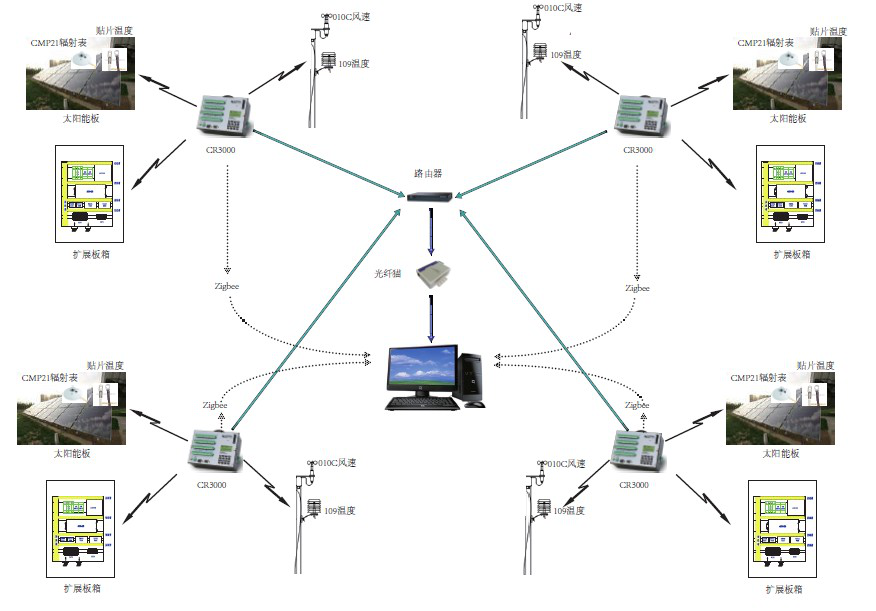

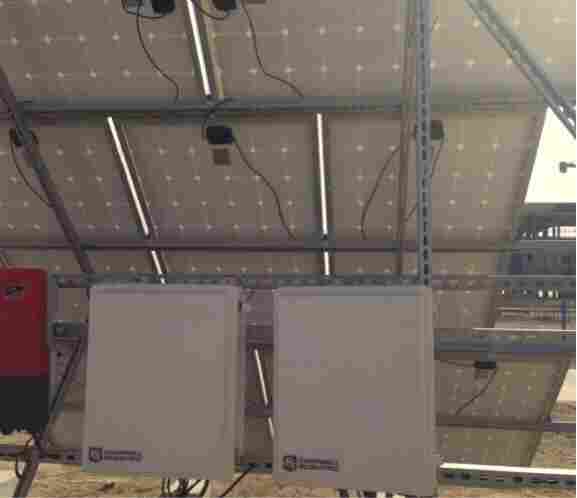

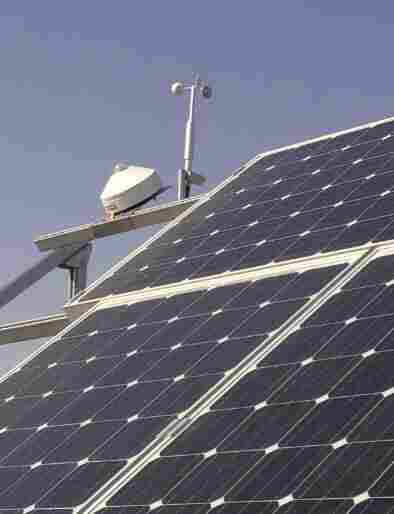

1､项目介绍：主要核心器件是数据采集器CR3000，传感器直接通过数采测量的有：安装到太阳能板边缘的CMP21辐射表、安装到2米不锈钢支架上的空气温度传感器109、安装到太阳能板背板上的温度传感器110PV-1、风速测量仪010C。数据扩展箱里的扩展板AM16/32B与数采直接连接；直流电压、直流电流、交流电压、交流电流传感器都是接线到扩展板AM16/32B上面，再通过数采进行测量；数采配备有2G的存储卡，扫描时间约为3秒1次，整体测量的数据有：直流电压、直流电流、交流电压、交流电流、太阳辐射、风速、空气温度、太阳能板背板温度，计算出功率值 。存储的数据有：3秒1次的瞬时值 、1分钟的平均值 、10分钟的平均值、每小时的平均值 、每天的累积值 、每分钟的大小值、每天的大小值等。所有数据都是通过数据采集器CR3000存储到2G卡上，数据卡可存储2年时间以上。同时数据可通过有线即：4个CR3000组成一个局域网络，4个NL115上面的RJ45网络端口通过网线连接到路由器上，路由器放到CR3000数采箱子里面，同时与光端机相连，光端机通过光纤与办公室的计算机端的光端机相连接，从而实现稳定高速的有线数据传输方式。也可以通过无线即：4个CR3000数据采集器，每个都配有一个ZIGBEE的传输模块，4个配有不同的地址，无线传输距离远约为2公里，办公室计算机端配有一个的ZIGBEE，用来无线接收数据。 数据可通过软件实时查看，也可通过软件自动收集。
2､主要仪器配置表：
序号 名称 型号 用途
1 单通道（IV曲线测试仪） DS1000 输入电压
2 多通道（IV曲线测试仪） DS3200 16个通道
3 硅基辐射表（辐射传感器） SP Lite2 辐射表
4 与MT5匹配的风速传感器 A100L2 风速传感器
5 单晶硅（标准电池） DaJG100 测量标准电池
6 多晶硅（标准电池） DuJG200 测量标准电池
7 热成像仪
8 扩展箱 扩展模块 AM16/32B 组件综合检测区检测设备、传感器及数据采集设备
直流电压传感器 DVL 700
直流电流传感器 LT 58-S7
温度传感器（10米） T42
箱体 ENC16/18
9 数采箱 CR3000数据采集器(低温） CR3000 组件综合检测区检测设备、传感器及数据采集传输设备
数采机箱 ENC16/18
数采机箱 ENC16/18
有线传输方式（网络路由器、MOXA单模光电模块 ） T-LINK、TGD-SM
直流电压传感器 DVL 700
直流电流传感器 LT 58-S7
10 T型热电偶（10） T42
3､如下一部分示意图
