贺德克HYDAC的冷却器安装要求

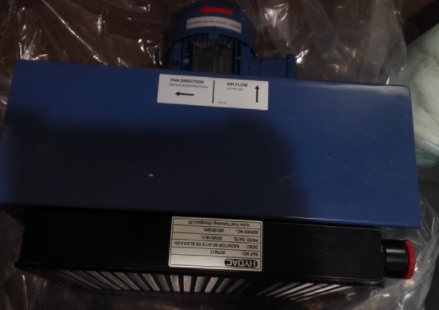

HYDAC冷却器HEXS 522-30-00/G1 1/2
HEXS 522-30-00/G1 1/2
HYDAC冷却器安装方式分为立式冷油器和卧式冷油器，立式冷却器具有所需安装面积小、安装方便等特点。卧式冷油器具有压降较小、抗水冲击性强等特点，因此根据不同的场地、空间高度、使用性能等要求正确选用立式或卧式冷油器，能更好地满足发电机组及其它设备的需要。
(1)冷却器打压试验合格后，方可投用，启用前排尽内部存水。
(2)检查各倒淋、放空阀是否灵活好用及开关位置，压力表、温度计是否全部装好。
(3)检查基础、支座是否牢固，各部螺栓是否满扣、紧固。
(4)投用时，先投冷流，后投热流。
(5)在投用冷介质或热介质时，首先要保证副线畅通，再缓慢开出口阀，检查无问题后开入口阀，一定要缓慢开，防止憋压。投用过程要注意观察设备变化情况。 冷却器投用后，随着温度压力的变化，可能会出现泄漏现象，应及时进行检查。
冷却器原理-----
A.简 介：冷却器为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水的蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益看，无形中减少了成本的浪费。
B.蒸发冷却原理：冷却器冷却方法，系将热水喷洒至散热材表面与通过之移动空气相接触，此际，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，经冷却后的水落入水槽内，利用帮浦将其传送至热交换热器中，再予吸收热量。
C.冷却器运转概念：所谓湿空气测定法--泛指测定大气状况有关门科学，特别是指空气中所含水份之测定；在冷却器内由于水份中损失之大部份热量，系直接与大空气接触后而被吸收，因此，特地介绍有关知识于后：
根据热力学定律，热水经过冷却器时，放出之热量相等于空气由入口至出口时所吸收之热量。
贺德克HYDAC冷却器的排污方法
1、压差排污:当杂质聚积到一定数量时，利用冷却水进出水管之间差压信号来反冲洗排污，即电接点压力表接通控制信号，控制机构打开电动排污阀，电动减速机将以每分钟3-6转的转速运转,经由排污管路和排污阀门排入冷却水出水管中，清排一次约5-10分钟左右。当出现大的杂物，滤网不能运行到位时，电动装置应作反方向运行，冲洗杂物。
2、用户如需要可设置排污时间性，在0-99小时内设定清洗排污时间, 一般设置为12个小时排污一次,时间设定可以按照电厂水质的情况而做相应调整。即设定时间启动电动减速机进行反转使排污阀打开，依次进行反转反冲洗排污。直至全部腔室反冲完毕，电动装置停止工作，电动反冲阀和电动排污阀关闭，排污工作全部结束。
日常检测
贺德克HYDAC冷冷却器投用后,操作人员应定期对换热器进行巡回检查,判断其是否运行正常。
(1)检查工艺参数，严禁温、压运行。
(2)检查隔槽、大锅、接口法兰有无泄漏。
(3)检查基础支座的稳固情况。
(4)检查冷却器及管线的振动情况。
(5)定时查看油品颜色及换热后的温度变化。
HYDAC贺德克HEX系列油/水冷却器又称板式冷却器，用于两种介质间的热传递。板式热交换器效率高，结构紧凑，重量轻。散热板和接头为不锈钢材质AISI316，14401，用铜真空焊接。适用于水、冷却液，HFC液压介质或油的循环冷却回路。
产品型号
HEX610-10 C71,C71
HEX610-40 C71,C71
HEX615-80 C71,C71
HEX615-20 C71,C71
HEX615-50 C71,C71
HEX422-30 C72,C72
HEX422-60 C72,C72
HEX422-100 C72,C72
HEX610-120 C71,C71
