通断测试台原理感谢您购买本公司TH-III型高低压测试通电台。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" />
通断测试台原理我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！
版权声明
青岛天正华意电气设备有限公司版权所有，并保留对本手册及本声明的*终解释权和修改权。
本手册的版权归青岛天正华意电气设备有限公司所有。未得到青岛天正华意电气设备有限公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途。
通断测试台原理本手册依据现有信息制作，其内容如有更改，恕不另行通知。青岛天正华意电气设备有限公司在编写该手册的时候已尽*努力保证其内容准确可靠，但青岛天正华意电气设备有限公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。
读者对象
本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了TH-III型高低压测试通电台的安装、测量、使用、保养等等。
慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。
通断测试台原理安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。

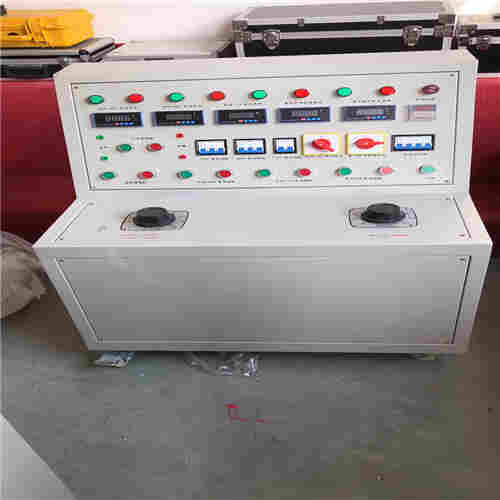

高低压测试通电台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
通断测试台原理技术参数
输入电源：三相四线AC380V
输出电压及电流：
1. 单相AC 100V输出（固定值）（控制空开改装在面板上，文字注明）
2. 三相AC 0～30A输出 （控制空开改装在面板上，文字注明）
3. 单相12V、24V、48V、110V、220V、直流固定电压输出控制空开改装在面板上，文字注明）
4. 交流操作电压输出 三相AC 0 ~ 400V，电流小于30A （控制空开改装在面板上，文字注明）
5. 直流操作电压输出 DC 0 -400V （控制空开安装在面板上，文字注明）
6. 单相AC220V输出（固定值，插座形式）（控制空开安装在面板上，文字注明）
7. 三相AC380V输出，（固定值，接线柱） （控制空开安装在面板上，文字注明）
以上空开从后面移出来，可安装在侧面或顶部方便操作，但空开需标明功能，不能像此台一样直接用铅笔画上去
在控制操作台时启动哪个回路应该只有哪个回路电压或电流的输出，（各个回路应独立操作）不能出现感应输出、不能出现合闸电流回路有电压输出现象，不能出现合闸固定电压有可调交流电压输出现象，同理合闸交流可调电压不能出现其他回路电压或电流输出，只有在控制台同时合闸两个或两个以上分别对应合闸回路输出（具备各个回路同时合闸同时输出条件）。
面板指示灯应该为合闸后亮红灯指示，分闸后亮绿灯指示，合闸按钮为绿色，分闸按钮为红色（指示灯与按钮分开，标明合闸按钮，分闸按钮，合闸指示，分闸指示）
油漆不能出现多个颜色，如有碰撞补漆需同一种颜色.

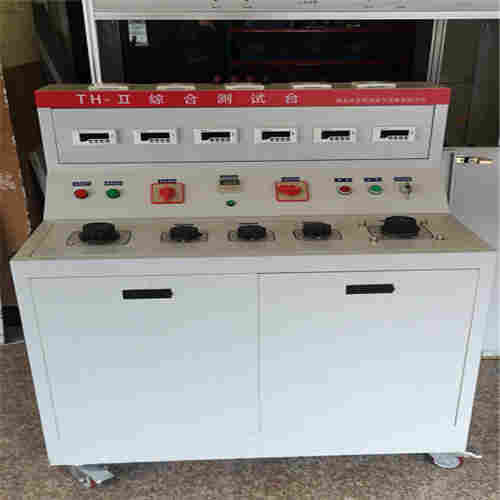

面板控制台旋转的两个按钮应该标明对应的电压或电流输出标识，例如，（直流电源输出旋钮、可调电压、电流输出旋钮） 带万向轮，数显表显示，数显表精度为0.5级，银灰色外壳工作环境： 0～40℃；环境湿度≤85％高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。
通断测试台原理技术参数：
输入电源：三相四线AC380V
输出电压及电流：
1、三相AC100V输出（固定值） 一组
2、三相AC 0 – 10A输出（10A，可调值〉 一组
3、交流电压输出
三相AC 0 –450V，220V时，电流小于10A 一组
4、直流操作电压输出 DC 0 - 260V 一组
5、单相AC220V输出（接线柱） 二组
6、三相AC380V输出（固定值，接线柱） 一组
7、单相24V，36V，110V，220V直流固定输出 一组
8、带计时功能
9、外形尺寸：550*750*800mm
通断测试台原理功能说明
1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。*每次只能有一组电源输出工作。
2、技术参数中1、5 、 6项不受接触器控制，只要电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）。
3、图二中的 “24V、36V、110V、220V为直流固定输出，根据客户测试的要求选择不同的直流电压。
4、图二中的“分合闸控制”是用来代替高低压开关柜面板上的分合闸开关的，为了测试的方便，我公司将该开关集成在一个控制台上。需要联动控制时就将集成的分合闸开关并行接入到开关柜中，若不用联动控制则可以不用。
