6ES75901AC400AA0

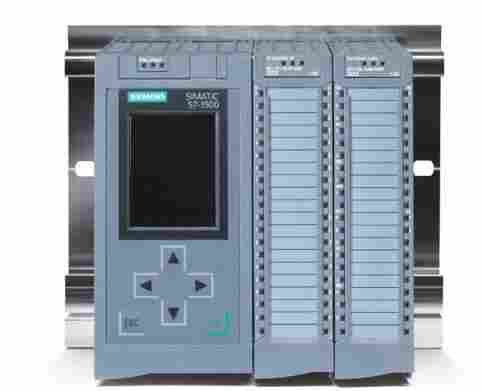

SIMATIC S7-1500由上海君崴自动化设备公司销售SIMATIC S7-1500，上海君崴以人为本、科技先导、顾客满意、持续改进”的工作方针，致力于工业自动化控制领域的产品开发、工程配套和系统集成，拥有丰富的自动化产品的应用和实践经验以及雄厚的技术力量，尤其以 PLC复杂控制系统、传动技术应用、伺服控制系统、数控备品备件、人机界面及网络/软件应用为公司的技术特长，几年来，在与德国 SIEMENS公司自动化与驱动部门的紧密合作过程中，建立了良好的相互协作关系，在可编程控制器、交直流传动装置方面的业务逐年成倍增长，为广大用户提供了SIEMENS的 技术及自动控制的解决方案。
西门子S7-1500系列产品具有以下优势：
1.*性能，降低响应时间，提高生产效率 ? 降低程序扫描周期 ? CPU 位指令处理时间*短可达 1ns ? 集成运动控制，可控制高达 128 轴
2.显示调试和诊断信息，统一纯文本诊断信息，缩短停机 / 诊断时间 ? 即插即用，无需编程 ? 可设置操作密码 ? 使用寿命长，运行时间长达 50,000 小时 ? 支持自定义启动显示界面
3.PROFINET 标准，PN IRT 可确保*的响应时间以及工厂设备的高精度操作 ? 集成具有不同 IP 地址的标准以太网口和 PROFINET 网口 ? 集成网络服务器，可通过网页浏览器快速浏览诊断信息
4.创新的存储机制，灵活的存储卡机制，适合各种项目规模 ? 较大的存储空间：支持高达 2 GB 的存储卡，可存储项目数据、归档、配方和相关文档 ? 优化存储的程序块，可提高处理器的访问速度
5.优化的诊断机制，STEP7、HMI、Web server、CPU 显示面板统一数据显示，高效故障分析 ? 集成系统诊断功能，模块系统诊断功能支持即插即用模式 ? 即便 CPU 处于停止模式，也不会丢失系统故障 / 报警消息
CPU 1518F-4 PN/DP具有不同性能范围的5 种标准 CPU 可用于 SIMATIC S7-1500：:
适用于对程序范围和处理速度具有中等要求的应用，通过 PROFINET IO 进行分布式配置。
适用于对程序范围和处理速度具有中等要求的应用，通过 PROFINET IO 进行分布式配置。
适用于在程序范围、网络和处理速度方面具有中等/较高要求的应用，可通过 PROFINET IO 进行分布式配置;可以使用具有单独 IP 地址的附加集成 PROFINET 接口，例如，用于网络分离。
适用于对程序范围和处理速度具有较高要求的应用，通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。 附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。
适用于对程序范围、联网和处理速度具有很高要求的应用，通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。 例如，具备独立 IP 地址的其它集成式 PROFINET 接口可以用来实现网络隔离。
适用于在程序范围和网络方面具有极高要求的应用，且满足处理速度方面的极高要求。 可通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置;可以使用具有单独 IP 地址的两个附加集成 PROFINET 接口，例如，用于网络分离。
具有不同性能范围的2 种标准 CPU 可用于 SIMATIC S7-1500：
适用于对程序范围和处理速度具有较中/高要求的应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 实现分布式配置。
用于对程序作用域和处理速度具备高要求的应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 实现分布式设置。附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。
35 mm 宽的输入模块具有可设定的参数和诊断功能，因此可根据相应过程要求进行灵活调整。
25 mm 宽的低成本模块没有可设定的参数或诊断功能，可极为方便地集成到工程系统中。建议将它们在只需要很少输入通道的位置使用，或在必须在十分有限的空间内部署大量通道的情况下使用。
本书以国内广泛使用的西门子S7-1500 PLC作为研究对象，按照读者的学路径，由浅入深、循序渐进地介绍S7-1500 PLC的入门基础、硬件配置、程序基本架构、与触摸屏的综合编程、PROFINET通信功能、工艺指令编程和上位机WinCC RT控制等7部分内容，各部分内容有机结合、逐层深入、臻于完善。本书采用*的博途V15及其以上版本讲述，不仅向下兼容，而且创新性地通过从入门到精通的39个实例及微课视频，使读者真正达到轻松学的目的。本书深入浅出、图文并茂，不仅适合广大从事自动化、智能控制的技术人员阅读，还可作为高等校相关*的教材。
s7-1500系列产品具有以下优势：
1.*性能，降低响应时间，提高生产效率 ? 降低程序扫描周期 ? CPU 位指令处理时间*短可达 1ns ? 集成运动控制，可控制高达 128 轴
2.显示调试和诊断信息，统一纯文本诊断信息，缩短停机 / 诊断时间 ? 即插即用，无需编程 ? 可设置操作密码 ? 使用寿命长，运行时间长达 50,000 小时 ? 支持自定义启动显示界面
3.PROFINET 标准，PN IRT 可确保*的响应时间以及工厂设备的高精度操作 ? 集成具有不同 IP 地址的标准以太网口和 PROFINET 网口 ? 集成网络服务器，可通过网页浏览器快速浏览诊断信息
4.创新的存储机制，灵活的存储卡机制，适合各种项目规模 ? 较大的存储空间：支持高达 2 GB 的存储卡，可存储项目数据、归档、配方和相关文档 ? 优化存储的程序块，可提高处理器的访问速度
5.优化的诊断机制，STEP7、HMI、Web server、CPU 显示面板统一数据显示，高效故障分析 ? 集成系统诊断功能，模块系统诊断功能支持即插即用模式 ? 即便 CPU 处于停止模式，也不会丢失系统故障 / 报警消息
适用于在程序范围、网络和处理速度方面具有中等/较高要求的应用，可通过 PROFINET IO 进行分布式配置;可以使用具有单独 IP 地址的附加集成 PROFINET 接口，例如，用于网络分离。
适用于对程序范围和处理速度具有较高要求的应用，通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。 附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。
适用于对程序范围、联网和处理速度具有很高要求的应用，通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置。 例如，具备独立 IP 地址的其它集成式 PROFINET 接口可以用来实现网络隔离。
适用于在程序范围和网络方面具有极高要求的应用，且满足处理速度方面的极高要求。 可通过 PROFINET IO 和 PROFIBUS DP 进行分布式配置;可以使用具有单独 IP 地址的两个附加集成 PROFINET 接口，例如，用于网络分离。
具有不同性能范围的2 种标准 CPU 可用于 SIMATIC S7-1500：
适用于对程序范围和处理速度具有较中/高要求的应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 实现分布式配置。
用于对程序作用域和处理速度具备高要求的应用，用于通过带 PROFIsafe 的 PROFINET IO 和 PROFIBUS DP 实现分布式设置。附加的集成 PROFINET 接口，具有单独的 IP 地址，可用于网络分离等。
数字量输入模块可记录设备中的 24 V DC 或 230 V AC 信号，并将它们传送到控制器。可以连接开关以及 2 线制、3 线制或 4 线制接近开关。
35 mm 宽的输入模块具有可设定的参数和诊断功能，因此可根据相应过程要求进行灵活调整。
25 mm 宽的低成本模块没有可设定的参数或诊断功能，可极为方便地集成到工程系统中。建议将它们在只需要很少输入通道的位置使用，或在必须在十分有限的空间内部署大量通道的情况下使用。
根据需要，可在一个站中并排使用两种模块。由于具有统一特性并采用共同的系统附件，处理十分方便。
提供了以下宽度为 35 mm 的数字量输入模块：
16 通道数字量输入模块，用于记录 24 V DC 信号;一个电压组;输入延迟 0.05 ... 20 ms;输入类型 3 (IEC 61131);可设置诊断和硬件中断
32 通道数字量输入模块，用于记录 24 V DC 信号;两个电压组;输入延迟 0.05 ... 20 ms;输入类型 3 (IEC 61131);可设置诊断和硬件中断
16 通道数字量输入模块，用于记录 24 V DC 信号;低电平有效;一个电压组;固定输入延迟 3.2 ms;输入类型 3 (IEC 61131)
16 通道数字量输入模块，用于记录 230 V DC 信号;低电平有效;一个电压组;固定输入延迟 20 ms;输入类型 1 (IEC 61131)
提供了以下宽度为 25 mm 的数字量输入模块：
16 通道数字量输入模块，用于记录 24 V DC 信号;漏型输入;一个电压组;固定输入延迟 3.2 ms;输入类型 3 (IEC 61131)
32 通道数字量输入模块，用于记录 24 V DC 信号;漏型输入;一个电压组;固定输入延迟 3.2 ms;输入类型 3 (IEC 61131)
数字量输出模块可以切换设备中的 24 V DC 或 230 V AC 电压，从而可将内部信号从控制器传输至设备。可以连接电磁阀、直流接触器和指示灯。
35 mm 宽的输出模块具有可设定的参数和诊断功能，因此可根据相应过程要求进行灵活调整。
25 mm 宽的输出模块没有可设定的参数或诊断功能，因此可极为方便地集成到工程系统中。建议将它们在只需要很少输入通道的位置使用，或在必须在十分有限的空间内部署大量通道的情况下使用。
根据需要，可在一个站中并排使用两种模块。由于具有统一特性并采用共同的系统附件，处理十分方便。
提供了以下宽度为 35 mm 的数字量输出模块：
数字量输出模块，16 通道 24 VDC / 0.5 A(晶体管);两个电压组;每组 4 A;可设置诊断功能;可设置输出替代值
数字量输出模块，32 通道 24 VDC / 0.5 A(晶体管);四个电压组;每组 4 A;可设置诊断功能;可设置输出替代值
数字量输出模块，8 通道 24 VDC / 2 A(晶体管);四个电压组;每组 8 A;可设置诊断功能;可设置输出替代值
数字量输出模块，8 通道 230 VAC / 2 A(晶体管);八个电压组;每组 2 A;可设置诊断功能;可设置输出替代值
带有 8 点输出的数字量输出模块，230 V AC/5 A(继电器);8 个电压组;每组 5 A;可设置输出的替代值
带有 16 个通道的数字量输出模块，24 VDC/0.5 A(晶体管);源型输出;两个电压组 4A
带有 16 个通道的数字量输出模块，24 VDC/0.5 A(晶体管);源型输出;四个电压组;每组 4 A
模拟量输入模块可以记录压力或温度等过程信号，并以数字形式(16 位形式)将它们传送给控制器。这些模块适用于测量电流(2 线制和 4 线制传感器)、电压和电阻，并适合连接电阻温度计和热电偶(测量类型取决于模块)。
带有 4 个通道的模拟量输入模块;分辨率 16 位;准确度 +/-0.3%;一个电位组;共模电压 10 V;可设置诊断参数;硬件中断(两个上限和下限);在执行期间进行校准。
带有 8 个通道的模拟量输入模块;分辨率 16 位;准确度 +/-0.3%;一个电位组;共模电压 10 V;可设置诊断参数;硬件中断(两个上限和下限);在执行期间进行校准。
模拟量输入模块，带 8 个通道;分辨率 16 位;准确度 +/-0.3%; 一个电压组;共模电压 10 V;可设置诊断参数;硬件中断(两个上限和下限);8 通道高速模块，125 μs;等时同步模式;在执行期间进行校准
模拟量输出模块可以将 16 位数字值转换为电流或电压并输出到过程。例如，它们适合控制比例阀或小型伺服驱动器。
2 通道模拟量输出模块;16 位分辨率;准确度 +/-0.3%;一个电压组;可设置诊断参数;可设置输出的替代值;在执行时间中进行校准
4 通道模拟量输出模块;16 位分辨率;准确度 +/-0.3%;一个电压组;可设置诊断参数;可设置输出的替代值;在执行时间中进行校准
8 通道模拟量输出模块;16 位分辨率;准确度 +/-0.3%;一个电压组;可设置诊断参数;可设置输出的替代值;高速 8 通道，125 μs;等时同步模式;在执行时间中进行校准
用一个螺丝安装在 S7-1500 安装导轨上
35 mm 模块 采用螺钉型端子或推入式端子的标准化 40 针前连接器(不能用于 25 mm 模块)
25 mm 模块 采用推入式端子的标准化 40 针前连接器(不能用于 35 mm 模块)
可连接芯线截面积 0.25 mm2 - 1.5 mm2(AWG24 至 16)，无论使用何种前连接器
前连接器的预接线位置
前盖带有可扩充的电缆室，即使完全接线时也如此
模拟量输入输出模块可以记录压力或温度等过程信号，并以数字形式(16 位形式)将它们传送给控制器。 这些模块适用于测量电流(2 线制和 4 线制变送器)、电压和电阻，并适合连接电阻温度计和热电偶(测量类型取决于模块)。
模拟量输入/输出模块可以将 16 位数字值转换为电流或电压，并输出到过程。例如，它们适合控制比例阀或小型伺服驱动器。
