热继电器测试仪生产在电力系统的运行和维护工作中，根据*电力行业对电动机保护及馈线保护安全自动装置检查条例的规定，电动机保护器在投入运行后的每年都要进行全部的检验，以及在一定的周期内进行检验，因此电动机保护器的检验是一项长期的较为繁重的工作。

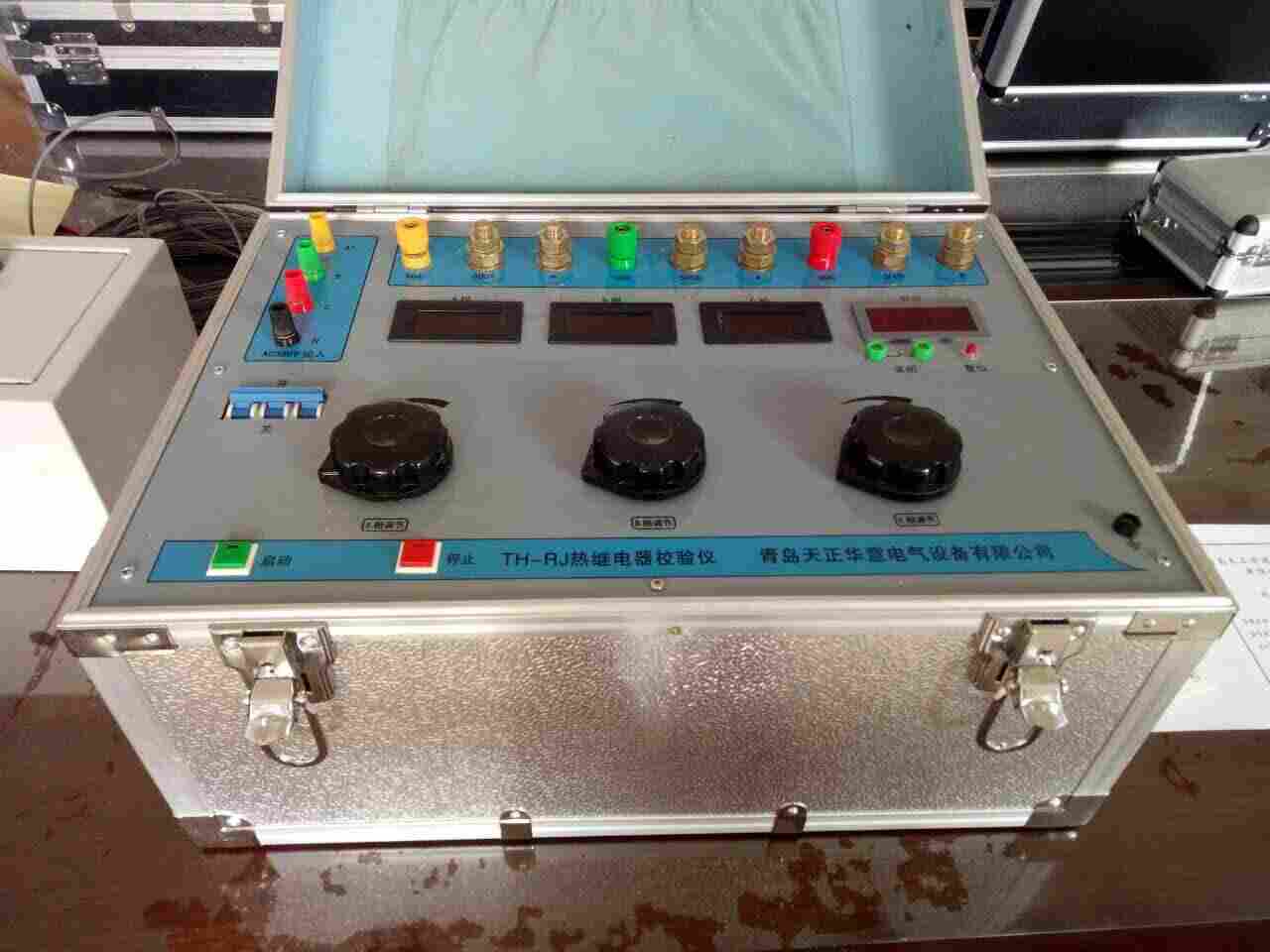

热继电器测试仪生产为了便于电动机保护器测试工作有效方便的进行，我公司经过长期的试验，针对电动机保护器的性能特征，*化的设计了TH-RJ型热继电器校验仪。该装置主要用于对电动机保护器和电流型电动机保护器、热继电器、热电偶的校验。而事实上，该仪器在大量实验基础上证实，它不仅能对所有的电流型电机保护器进行测试较验，而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了*的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。
热继电器测试仪生产适用范围 1、适用于各类型的低压电动机保护器、热继电器测试。 2、测试电动机保护器在运行状态下是否进行有效地保护。 3、适用于试验室对低压电动机保护装置的试验。 4、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 5、适用于各高校及科研机构的研发、试验、教学
本测试仪是公司收集各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。
热继电器测试仪生产、主要功能
◆ 可长时间输出0～50A或0～500A电流 可定制10000A
◆ 可同步测试热继电器、热电偶、电动机保护器的动作时间
◆ 可同时串接若干只校验，提高工作效率
二、主要技术指标
电源输入：AC 380/220V 50Hz 三相四线
额定功率： 1*1KVA 3只
仪表等级：0.5级
输出电流：3×50A或3×500A
（电流0----10000A可定制）
外形尺寸：520*360*270mm
重量：30kg
热继电器测试仪生产操作方法
1、电源接通前，应断开“电源控制”开关，并将A相调”“B相调”“C相调”逆时针调回零位。
2、 接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C相电流输出”端子及“开关量输入”有源接点端子用测试导线连至被测继电器接点
3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相调”“B相调”“C相调”所需试验电流，），然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。在对0～50A保护器进行测试时，将量程转换开关置“50A”侧，在对50～500A保护器进行测试时，将开关置“500A”侧。

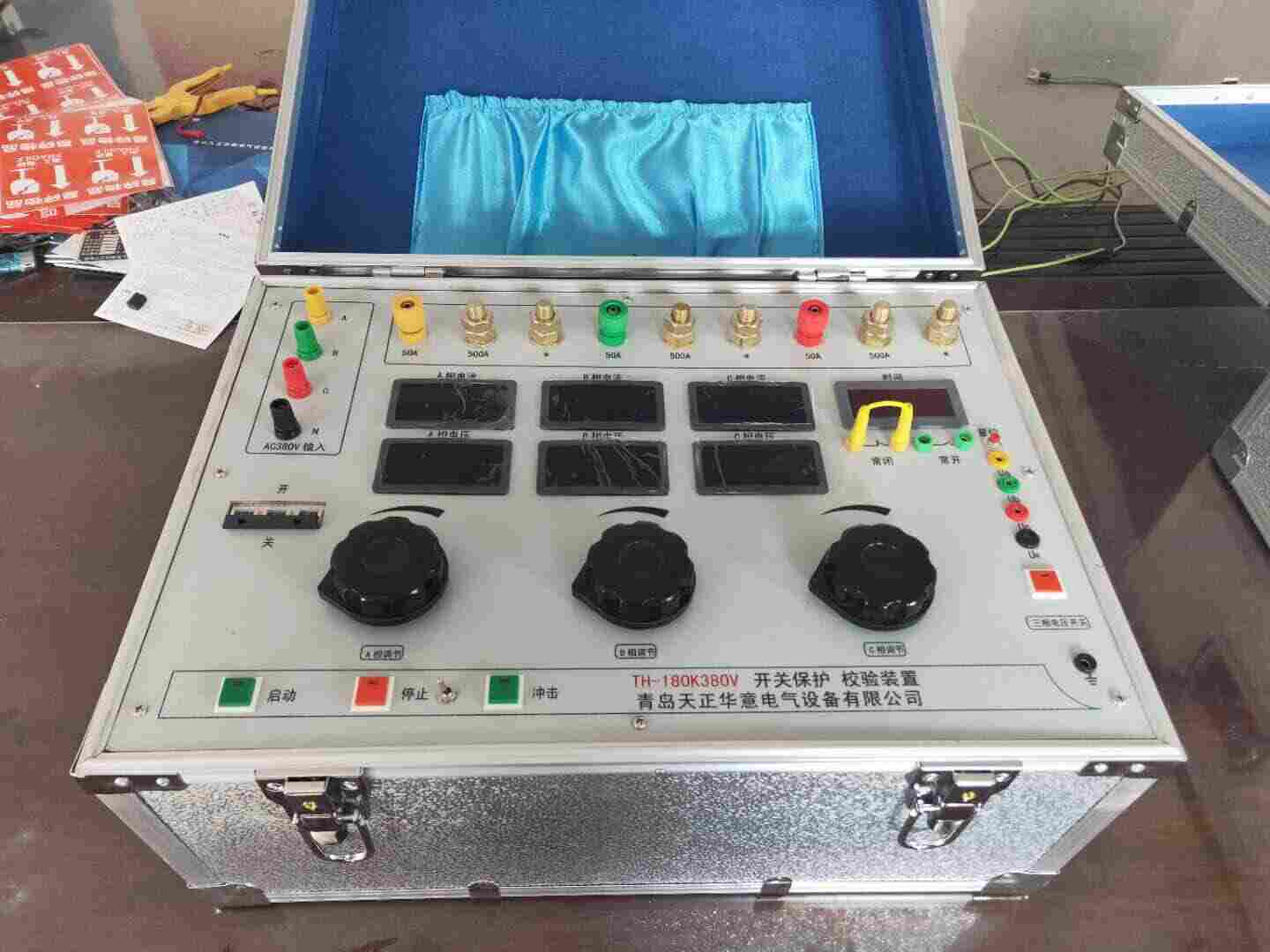

热继电器测试仪生产开关（保护器）测试仪 在电力系统的运行和维护工作中，根据*电力行业对电动机保护及馈线保护安全自动装置检查条例的规定，开关及保护器在投入运行后的每年都要进行全部的检验，以及在一定的周期内进行检验，因此各种开关及保护器的检验是一项长期的较为繁重的工作。为了便于用户测试工作有效方便的进行，我公司经过长期的试验，针对380V开关及综合保护器的性能特征，*化的设计了380V开关（保护器）测试仪。该装置主要用于对各种380V开关及保护器和电流型电动机保护器、热电偶的校验。而事实上，该仪器在大量实验基础上证实，它不仅能对各种具有过压、过流、速断功能的各种开关进行测试，而且可以对所有的电流型电机保护器进行测试较验，还可以对所有的过流、过电压、低电压的自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了*的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。
1、适用于具有过流、过压、低电压、速断功能的各种380V及以下电压的开关及综合保护器及电动机保护器、热继电器测试。 2、测试开关、保护器在运行状态下是否进行有效地保护。 3、适用于试验室对开关及综合机保护装置的试验。 4、适用于生产开关及综合保护器厂家进行产品质量校验、出厂试验调试。 5、适用于各高校及科研机构的研发、试验、教学。
1、适用于各种综合保护器、热继电器及各种有源、无源电动机保护器的动作电流、时间测试，还可测试电流继电器的动作电流及额定电流的动作时间。 2、每相分别调节均可。 3、常开、常闭触点自动判别。4、三相电压三相电流可同时输出。
◆可长时间输出0-200A（可定制）电流。
◆三相电流可均衡输出，也可每相分别调节具有细调功能
◆可同步测试被试设备的动作时间
◆常开、常闭接点自动识别
◆三相电压输出0--800V（可定制），可同步输出也可每相分别调节。
◆可准确模拟三相电源不平衡、缺相等故障。
[技术参数]
1、电源输入：AC 380/220V 50Hz 三相四线
2、仪表等级：0.5级（可定制）
3、输出电流：3×200A 500A 1000A（可定制）到10000A
4、输出电压：3×800V(相间)
5、电压电流显示可以通过电量表上的左右箭头手动切换。
5、时间测量：0--99.999S
6、重量：40kg
试验举例：
过压保护试验
1、 电源接通前，应断开“电源控制”开关，并将“三相调节”旋钮逆时针调回零位。
2、 接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C三相电压输出”端子通过试验线接入开关的输入端。
3、 连接完毕后，合上“电源控制”开关，按下“启动”按钮，分别调节“A相调节”“B相调节”“C相调节”调出所需试验电压，然后按下“停止”按钮，再次按下“启动”按钮，随即开关动作，即可对被测开关或保护器进行过压试验。
过流保护试验
1、 电源接通前，应断开“电源控制”开关，并将“三相调节”旋钮逆时针调回零位。
2、 将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C三相电流输出”端子通过试验线接入开关的输入端。
3、 连接完毕后，合上“电源控制”开关，按下“启动”按钮，分别调节“A相调节”“B相调节”“C相调节”调出所需试验电流，然后按下“停止”按钮，再次按下“启动”按钮，随即开关动作，即可对被测开关或保护器进行过流及速断试验。
特别说明：时间测量“内、外”开关，当达到“外”的位置时，可通过面板上“常开触点接入”端子闭合时，电秒表停止计时。在达到“内”的位置时。电秒表通过内部电量表输出信号停止计时。电流表报警设置可参考电量表说明书。出厂设置为：电流输出小于10A时，电秒表停止计时。此功能专为没有常开触点的开关测试动作时间所设置。例如：测试40A的开关速断时间，首先将开关接入仪器。“内、外”开关打到“内”的位置。按动启动按钮，调节输出电流至100A。按动停止按钮。将电秒表复位。重新按动启动按钮，至开关动作，此时电秒表显示时间即为开关动作时间。
