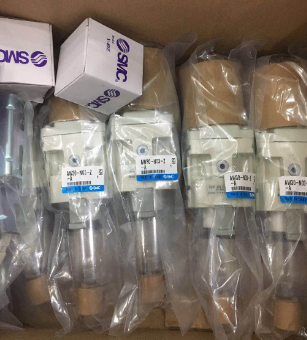

常用减压阀AW30-N02BG-2-B-X430
SMC过滤减压阀特点:
出口压力附加平衡提升阀提供了快速响应
具有的压力调节，适用于佳压力控制。
整体控制活塞，有唇形密封，寿命长。
全流量压力表气口。
带防护罩的按压锁定式调节旋钮。
结构紧凑，维护方便
日本SMC过滤减压阀使用操作方法:
减压阀是在管道输送中不可缺少的阀门产品。使用减压阀应按照说明书操作，否则会因使用操作不当达不到减压的效果。
1.减压阀启用前，应打开旁通阀(冲洗阀)，清扫管道污物，管道冲洗干净后，关闭旁通阀和冲洗阀，然后启用减压阀。
2.有的蒸汽减压阀前有疏水阀，需要先开启，再微开减压阀后的切断阀，总线后把减压阀前的切断阀打开，观看减压阀前后的压力表，调整减压阀调节螺钉，使阀后压力达到预定值，随即慢慢地开启减压阀后的切断阀，校正阀门出口压力，直到满意为止。固定好调节螺钉，盖好防护帽。
3.如果减压阀出现故障或要修理时应先慢慢地打开旁通阀，同时关闭阀门前的切断阀，手动大致调节旁通阀，使减压阀出口压力基本上稳定在预订值上下，再关闭减压阀后的切断阀，更换或修理减压阀。待减压阀更换或修理好后，在恢复正常。
日本SMC的模块式过滤减压阀
AW20-AW60-B 系列 模块式 过滤减压阀(逆流功能可选)
过滤器和减压阀一体化，可省空间、省配管
该减压阀内置能将出口侧压力快速排出的机构
字段描述
主体大小 30 组合件大小
带逆流功能 - 无逆流功能
螺纹种类 N NPT
接管口径 02 1/4
可选项a B 带托架
可选项b - 无自动排水器
可选项c G 圆形压力表(带限位指示器)，无设定螺母(面板安装用)
准标准a 2 0.05～0.85MPa设定，金属杯
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
订制规格 X430 低温环境用 样本
日本SMC过滤减压阀工作原理：
顺时针旋转调节螺丝，调节弹簧受力并向下压膜片，于此相连的阀芯和底盘向下移动，这时阀芯底盘上方形成通路，气源压力通过出口输出。
当出口压力上升到设定压力大小时，通过出口压力感应孔传达到膜片底部，和弹簧压力保持平衡，并维持设定压力。
当出口压力大于设定压力，通过出口压力感应孔传达到膜片底部，膜片和底盘间的孔开启，出口压力通过这个孔传达到弹簧室 内并向大气排出，维持设定压力。
常用减压阀AW30-N02BG-2-B-X430
