LGD-25XY激光测径仪工作原理介绍：
LGD-25XY激光测径仪工作原理由宁波森泉科技有限公司发布。
LGD-25XY激光测径仪工作原理：

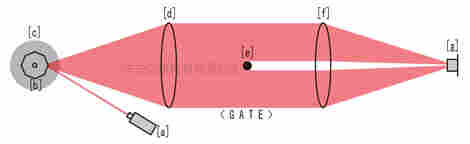

由半导体激光器“a”发出激光束，通过电机“c”带动八棱镜“b”高速旋转，将激光器光束扫描通过棱镜“d”转换为平行光通过测试区（GATE），当测试区有被测物“e”时，其会遮挡住部份平行光，并通过聚焦棱镜“f”在光电接收管上转换成低电平；而没有被测物遮挡的平行光则转换为高电平，通过计算低电平的扫描时间，则可计算出被测物在激光束扫描方向的外径值。
LGD系列激光测径仪特点
采用激光扫描技术，测量范围大；
采用SMD电路、体积小、重量轻、抗干扰强；
测量精度高、重复性好；
RS485通讯接口，可与PLC和PC联机通讯（含MODBUS通讯协议）；
采用高精度F（θ）镜，被测物的摆动不影响正常测量；
不受外界杂光和烟雾影响测量稳定性；
技术参数
产品型号： | LGD-25XY |
测量范围： | 0.1-20 mm |
测量精度： | ±2μm±0.02%D mm (“D”为被测物的实际大小） |
分辨率： | 0.001 |
扫描速度： | 600次扫描周期/秒 |
显示方式： | 5位数码管显示 |
显示速度： | 默认显示速度0.2秒/次（显示速度可自行设置） |
工作原理： | 非接触式激光扫描 |
光 源： | 第二代可见激光，波长650nm |
通讯方式： | 通讯方式： 采用RS485接口与其它设备进行通讯（通讯协议：1.ASCⅡ码协议；2.MODBUS RTU协议） |
数据采集分析： | 支持（需要外接电脑及安装相关软件） |
差报警功能： | 双继电器触点输出，上下偏差信号分别输出（外接声光报警器24V DC及以下） |
透明物测量： | 支持（透明物和半透明物测量） |
供电电源： | 100V～250V AC 50～60HZ |
产品功耗： | ≤15W |
工作环境温度： | 5～45℃ |
工作环境湿度： | 35-85% (无冷凝水) |
其它环境要求： | 空气中不含腐蚀性气体,严重的挥发性油,水汽及尘埃。 |
产品净重： | 3.5KG |
产品尺寸： | 274*75*335 mm |
产品防护： | 整机采用防尘防水保护 (但不能够浸泡在水中) |
