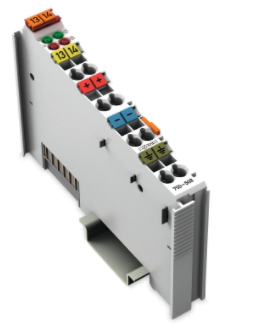

WAGO两通道数字量输出模块750-508
型号 750-508
产品型号
WAGO 750-612 PLC 电源
WAGO 750-600 终端卡
WAGO 750-316 模组
WAGO 750-306 模组
HAHN+KOLB 75017032 备件
WAGO 750-1515 模块
WAGO 750-1504 模块
WAGO 750-1420 数字量输入模块
WAGO 750-1415 模块
WAGO 750-1405 模块
WAGO 750-600 继电器
WAGO 750-602 PLC输入输出模块
WAGO 750-531 PLC输入输出模块
WAGO 750-530 PLC输入输出模块
WAGO 750-602 模块
WAGO 750-600 PLC输入输出模块
WAGO 750-530 模块
WAGO 750-530 输出模组
WAGO 750-513 继电器输出
WAGO 750-600 终端模块
WAGO 750-557 模拟量输出模块
2通道数字量输出; 24 VDC; 2.0 A; 诊断
该数字量输出模块可将自动化设备的控制信号传输至所连接的执行器。
所有输出端均带有短路保护功能。
该模块可以对如下故障进行检测：过载、短路、断线。
以上状态信息可以被传输到现场总线适配器，并通过LED显示。
现场层和系统层之间经电气隔离。
产品详情
技术参数
数字量输出数量 2
通道数量(模块) 2
信号类型 电压
电压信号类型 DC 24 V
执行器连接 2 x (2线, 3线, 4线)
输出特性 高电平触发
每通道输出电流 2 A
输出电流 短路保护
*开关频率 1 kHz
负载类型 阻性,感性,灯具负载
诊断 开路,过载和短路
反向电压保护 是
开路检测 0.2 mA
短路限值(典型) PWM 15 A
输入数据宽度(内部) (*) 2 Bit
*输出(内部)数据宽度 2 Bit
供电电压(系统) 5 VDC; 通过数据触点
功率消耗(5 V系统供电) 14 mA
现场侧供电电压 24 VDC (-25 … +30 %); 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
功率消耗，现场供电(模块无额外负载) 7 mA
隔离 500 V系统/现场

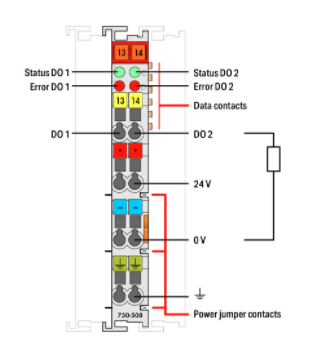

指示灯 LED (A, C)绿色：DO 1,DO 2状态；LED (B, D)红色：DO 1,DO 2错误
输入电源跨接触点数量 3
外部电源跨接触点数量 3
电源跨接触点电流负载能力 10 A
接线参数
连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)
连接类型(1) 输入/输出
单股导线 0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度 8 … 9 mm / 0.31 … 0.35 英寸
Geometrical Data
宽度 12 mm / 0.472 inch
高度 100 mm / 3.937 inch
深度 69.8 mm / 2.748 inch
以DIN导轨的上边线为基准的深度 62.6 mm / 2.465 inch
机械参数
安装方式 DIN-35型导轨
接插式连接器 否
材料参数
颜色 浅灰色
外壳材料 聚碳酸酯,尼龙6.6
火灾荷载 0.946 MJ
重量 47.8 g
一致性标志 CE
Environmental Requirements
允许环境温度(运行时) 0 … 55 °C
允许环境温度(储存) -40 … 85 °C
防护类型 IP20IP20
污染等级(5) 2,符合IEC 61131-2标准
工作海拔 0 … 2000 m
