Thick800A镀层测厚仪使用说明介绍：
Thick800A镀层测厚仪使用说明是江苏天瑞仪器股份有限公司研发生产销售，电镀是国民经济中必不可少的基础工艺性行业，同时又是重污染行业。电镀所带来的废气、废水、废渣严重地影响人们的生活与健康。要提高电镀企业的实力就必须从企业的硬件着手。而内部管控测试是必不可少的环节，其中产品膜厚检测、RoHS有害元素检测、电镀液分析、电镀工业废水、废渣中的重金属检测和水质在线检测等更是重中之重。为此江苏天瑞仪器股份有限公司基于强大的研发和应用能力特别为电镀行业制定了一套有效的测试解决方案。
镀层膜厚检测：有效进行镀层厚度的产品质量管控
电镀液分析：检测电镀液成分及浓度，确保镀层质量
水质在线监测：有效监测电镀所产生的工业废水中的有害物质含量，已达到排放标准
RoHS有害元素检测：为电镀产品符合RoHS标准，严把质量关
重金属及槽液杂质检测：有效检测电镀成品，以及由电镀所产生的工业废水、废物中的重金属含量
2、 天瑞仪器有限公司生产的能量色散X荧光光谱仪系列在电镀检测行业中， 针对上述五项需求的应用：
(1)、对镀层膜厚检测、电镀液分析可*分析；
(2)、对RoHS有害元素检测、重金属检测、槽液杂质检测、水质在线监测可进行快速检测，检测环境里的重金属是否标。
同时具有以下特点
快速：1分钟就可以测定样品镀层的厚度，并达到测量精度要求。
方便：X荧光光谱仪部分机型采用进口国际上*的电制冷半导体探测器，能量分辨率更优于135eV，测试精度更高。并且不用液氮制冷，不用定期补充液氮，操作使用更加方便，并且运行成本比同类的其他产品更低。
无损：测试前后，样品无任何形式的变化。
直观：实时谱图，可直观显示元素含量。
测试范围广：X荧光光谱仪，是一种物理分析方法，其分析与样品的化学结合状态无关。对在化学性质上属同一族的元素也能进行分析,抽真空可以测试从Na到U。
可靠性高：由于测试过程无人为因素干扰，仪器自身分析精度、重复性与稳定性很高。所以，其测量的可靠性更高。
满足不同需求：测试软件为WINDOWS操作系统软件，操作方便、功能强大，软件可监控仪器状态，设定仪器参数，并就有多种*的分析方法，工作曲线制作方法灵活多样，方便满足不同客户不同样品的测试需要。
高：相比化学分析类仪器，X荧光光谱仪在体使用成本上有优势的，可以让更多的企业和厂家接受。
简易：对人员技术要求较低，操作简单方便,并且维护简单方便。
1、仪器概述

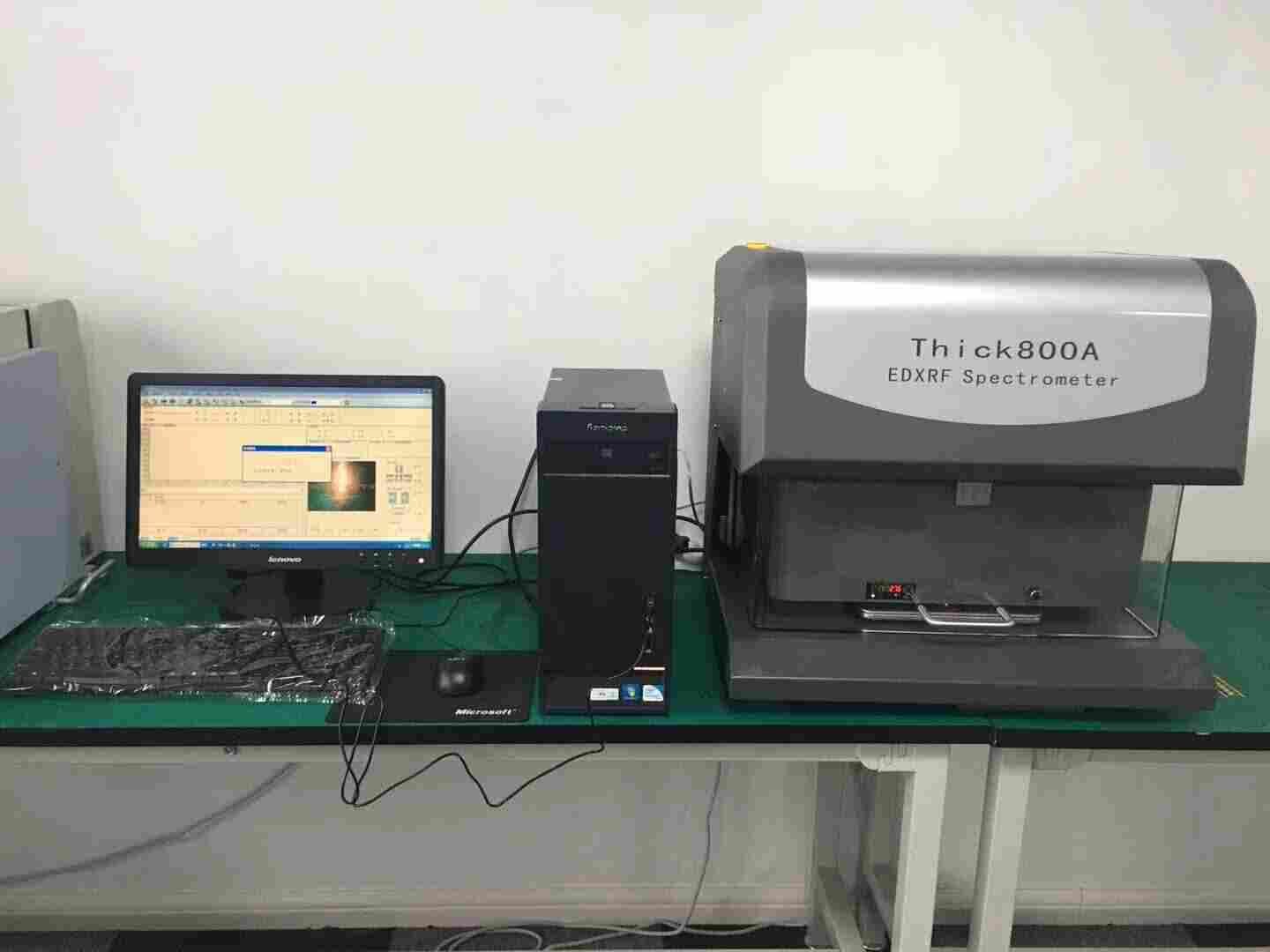

镀层膜厚是电镀产品的重要技术指标，关系到产品的质量以及生产成本。 Thick800A镀层测厚仪是天瑞集多年的经验，专门研发用于镀层行业的一款膜厚测试仪器，配备移动平台，可全自动软件操作，并进行多点测试，检测结果更加*。
2、性能优势
满足各种不同厚度样品以及不规则表面样品的测试需求
*小φ0.1mm的小孔准直器可以满足微小测试点的需求
高精度移动平台可定位测试点，重复定位精度小于0.005mm
采用高度定位激光，可自动定位测试高度
定位激光确定定位光斑，确保测试点与光斑对齐
鼠标可控制移动平台，鼠标点击的位置就是被测点
高分辨率探头使分析结果更加*
良好的射线屏蔽作用
测试口高度敏感性传感器保护
3、技术指标
元素分析范围从硫（S）到铀（U）中间的任意金属镀层
一次可同时分析多达五层镀层
*薄可测试0.005μm
分析含量一般为2ppm到99.9%
镀层厚度一般在50μm以内（每种材料有所不同）
任意多个可选择的分析和识别模型
相互独立的基体效应校正模型
多变量非线性回收程序
长期工作稳定性高
度适应范围为15℃至30℃
电源: 交流220V±5V, 建议配置交流净化稳压电源
仪器尺寸：576（W） x 495 （D） x 545（H） mm
重量：90 kg
4、测试实例
镀镍器件是比较常见的电镀器件，其镍镀层在保护铜基体免受氧化同时还能起到美观的作用。这里以测试客户的一件铜镀镍样品为例说明此款仪器的测试效果。
以下使用Thick800A仪器对铜镀镍样品实际测试Ni层厚度，七次的结果其标准偏差和相对标准偏差。且可在样品上进行定位测试，其测试位置如图。
铜镀镍件X射线荧光测试谱图
铜镀镍件测试值
结论
实验表明，使用Thick800A 仪器对镀件膜厚测试，结果准确度高，速度快（几十秒），其测试效果完全可以和显微镜测试法媲美。
天瑞测厚仪Thick800A操作说明书：
1） 鼠标双击桌面上的“FpThick”软件图标：用户使用“Administrator”，密码：skyray
2） 进入测试软件后，选择“测试条件” 点击“打开”弹出以下：
点击“确定”，即测试条件确定
3） 选择“工作曲线”，如下图：完成以上步骤后，工作曲线即已经选定
4） 放入“Ag片”对rel="nofollow" 仪器进行初始化
放好Ag片后点击初始化按钮，初始化完成后，（峰通道为1105，计数率达到一定的数，如300以上）。5） 放入需要测试的样品，点击“开始”键，输入样品名称后“确定”测试完成后即可保持，的位置可以在桌面的“分析”快捷方式中的“镀层”中找到。注意：测试镀层样品时，必须先要确定是什么镀层、选择好对应的工作曲线测试。
