安装德国FESTO费斯托的标准型控制阀流程

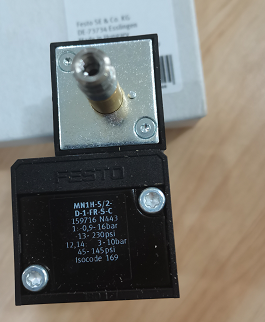

MN1H-5/2-D-1-FR-S-C
159716
阀功能
两位五通，单稳态
驱动方式
电控
宽度
42 mm
标准标称流量
1200 l/min
工作气口
底座规格 1，符合 ISO 5599-1 标准
G1/4
工作电压
通过电磁线圈，须另外订购
工作压力
-0.9 bar ... 16 bar
材料说明
RoHS 合规
密封件材料
HNBR
NBR
外壳材料
压铸铝
设计
活塞闸阀
复位类型
弹簧复位
海事分类
参见证书
防护等级
IP65
公称通径
8 mm
网格尺寸
43 mm
短型号代码
MN1H
排气功能
带节流选项
密封原理
软密封
安装位置
可选
符合标准
ISO 5599-1
手控装置
通过附件锁定
按钮式
ISO 规范
169
先导类型
先导驱动
先导气源
外部
流向
可逆
符号
00991190
搭接
正重叠
先导压力
3 bar ... 10 bar
关闭时间
39 ms
打开时间
17 ms
0 信号的*正向测试脉冲
3700 µs
信号为 1 的*负向测试脉冲
4600 µs
线圈的特性参数
请参阅电磁线圈，须另外订购
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 1，符合 FN 942017-4 和 EN 60068-2-6 标准
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
介质温度
-5 °C ... 50 °C
声压级
85 dB(A)
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-5 °C ... 50 °C
产品重量
450 g
电气接口
通过 N1 型线圈，须另外订购
安装方式
底座上
带通孔
先导气口 12
底座规格 1，符合 ISO 5599-1 标准
先导气口 14
底座规格 1，符合 ISO 5599-1 标准
气接口，气口 1
底座规格 1，符合 ISO 5599-1 标准
气接口，气口 2
底座规格 1，符合 ISO 5599-1 标准
气接口，气口 3
底座规格 1，符合 ISO 5599-1标准
气接口，气口 4
底座规格1，符合ISO 5599-1标准
气接口，气口 5
底座规格 1，符合 ISO 5599-1 标准
全新的FESTO原装方向控制阀资料
FESTO控制阀的阀芯为圆形阀板，它可沿垂直管道轴线的立轴转动。当阀板平面与管子轴线一致时，为全开;闸板平面与管子轴线垂直时，为全闭。
FESTO控制阀可分为明杆和暗杆、单闸板与双闸板、楔形闸板与平行闸板等。FESTO控制阀关闭严密性不好，大直径闸阀开启困难;沿水流方向阀体尺寸小，流动阻力小，闸阀公称直径跨度大。
FESTO控制阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
德国FESTO费斯托电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
德国FESTO电磁阀的工作原理：
德国FESTO电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
德国FESTO费斯托电磁阀在我们的生产中应用十分广泛，电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。
当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成；阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义：对于电磁阀来说就是带电和失电，对于所控制的阀门来说就是开和关。
德国FESTO电磁阀的技术要求
1、产品的工作压力为0.1MPa～0.7MPa介质为经过除油、除水处理的空气。
2、在产品标称气源压力状态下，电磁阀的工作电压为额定电压的85%时，电磁脉冲阀的开启响应时间应小于0.03s。
3、工作气源压力为0.1MPa时，即可使脉冲阀关闭。
4、产品应能承受0.8MPa的气源压力。
5、在规定的环境条件下，电磁线圈对外壳的绝缘电阻应大于1MΩ
