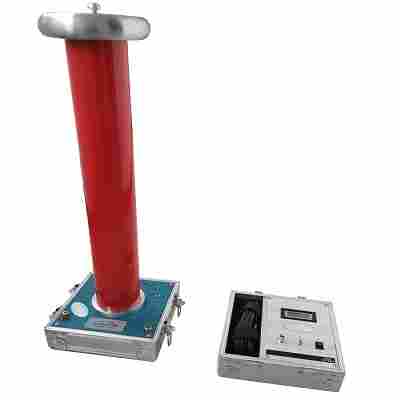

了解交直流分压器的特点及参数
主要特点：
1）采用高精度电阻，电容组合件，特种工艺灌封，干式密封，不存在漏油问题。
2）输入阻抗高：降低了测试电流、功耗小，使产品体小质轻、性能稳定、测量精度高。
3）分压器、多值千伏表及电缆全部安放在一个铝合金箱内，安全可靠、便于携带和运输。
4）多值千伏表可直读直流平均值，交流峰值，真有效值，峰值 等电压值。
5）150KV以上采用有机复合绝缘外套，增加了表面爬距，大大降低了产品高度，使用携带更加方便。
交直流分压器使用说明：
1．打开铝合金箱，取出分压器筒、均压球、数字测量仪表及电缆线。
2．将有底座的分器筒安全可靠放置，依次装上第二节分压器筒及均压球。
3．在分压器底座“地线”接线柱上牢固地接上地线。
4．将被测高压引线与分压器顶端均压球牢固连接。
5．将电缆线的一端插入分压器的输出孔中，另一端插入测量仪表的电压测量孔中，注意插紧接牢。
6．根据所需测量的高压，选择测量仪表所掷位置。
7．加载高压并记录数据。
8．降压一段时间后，直到测量仪表显示为零时，方可拆除试验线路。
交直流分压器技术参数：
1. 电压等级：50kV-400kV
2. 种 类：电容型、电阻型、阻容型
3. 电容型精度：AC:1.5%、AC:1.0%、AC:0.5%
4. 电阻型精度：DC:1.0%、DC:0.5%、DC:0.2%、DC:0.1%
5. 阻容型精度：AC/DC:1.5%/1.0%、1.0%/0.5% 、0.5%/0.2%
6. 电阻温度系数：200ppM、100ppM、50ppM、25ppM
7. 电容温度系数：-150ppM、-100ppM、-50ppM
8. 电容介质损耗：损耗角正切值不大于10*10-4
9. 电 容 量：8pF-1000pF
10.工作方式：
(1)连续运行<30分钟
(2)连续运行<60分钟
(3)连续运行<8小时
11. 交流频率：30-300Hz（工频）
12.环境条件：
温 度：-25～40℃
湿 度：<85%
13.分 压 比：1000:1、10000:1
