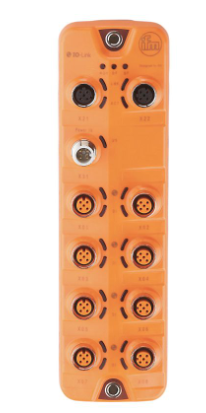

阐述AL1122易福门的现场总线接口
产品数据表
应用 用于现场应用的I/O模块
同款产品
AL1100 | AL1101 | AL1102 | AL1103
| AL1120 | AL1121 | AL1122 |
AL1123 |AL1200 | AL1201 |
AL1202 | AL1203 | AL1220
AL1221 | AL1222 | AL1223 |
AL1300 |AL1301 |
菊花链功能 现场总线接口
电气数据
工作电压 [V] 20...30 DC; (US; 按照SELV/PELV)
电流损耗 [mA] 300...3900; (US)
防护等级 III
传感器电源US
当前负载数*值 [A] 3.6
的输入/输出
输入和输出数 16; (可配置)
输入和输出数 数字输入数: 16; 数字输出数量: 8
输入
数字输入数 16; (IO-Link Port Class A: 8 x 2)
开关级别高 [V] 11...30
开关级别低 [V] 0...5
数字输入保护短路 有
输出
数字输出数量 8; (IO-Link Port Class A: 8 x 1)
每个输出*电流负载 [mA] 300
短路保护 有
接口
通信接口 Ethernet; IO-Link
接口说明
DHCP, BOOTP, static
DLR (Device Level Ring)
支持的网络拓扑: 线
环
以太网
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 EtherNet/IP
出厂设置
IP地址: 192.168.1.250
子网络面具: 255.255.255.0
gateway IP addresse: 0.0.0.0
MAC address: 参见型号标示
IO-Link Master
传递类型 COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision 1.1
端口数量等级A 8
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -25...85
允许*的相对空气湿度 [%] 90
外壳防护等级 IP 65; IP 66; IP 67
污染度 2
/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-4
抗冲击
DIN EN 60068-2-27
抗震
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF [年] 78
机械技术数据
重量 [g] 396
原材料 外壳: PA; 插座: 黄铜 镀镍的
密封材料 FKM / FKM
其他的信息请您参见使用说明书
包装单位 1 件
电气连接 - Ethernet
IN / OUT X21, X22 接插件: M12; 密封圈: FKM
电气连接 - 电源
X31 接插件: M12
电气连接 - 系统接口
IO-Link Port Class A X01...X08 接插件: M12; 密封圈: FKM
