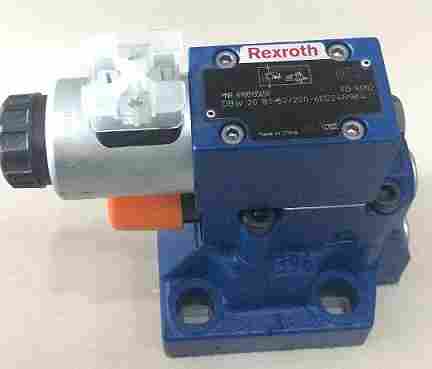

REXROTH先导式溢流阀组成结构R900505052
DB 型压力阀是先导式溢流阀。用于限制工作压力。
泄压阀 (DB) 基本上由带主阀芯插件 (3) 的主阀 (1) 和带压力调节元件的先导控制阀 (2) 组成。
施加到通道 P 的压力作用在主阀芯 (3) 上。同时，压力通过配备的控制管路 (6) 和 (7) 施加到主阀芯 (3) 的弹簧加载侧和先导控制阀 (2) 中的球 (8)。带喷嘴 (4) 和 (5)。如果通道 P 中的压力过弹簧 (9) 上设置的值，则球 (8) 会逆着弹簧 (9) 打开。相应的信号通过控制管路 (10) 和 (6) 从通道 P 内部发出。主阀芯 (3) 弹簧加载侧的液压油现在流经控制管路 (7)、喷嘴孔 (11) ) 和球 (8) 进入弹簧室 (12)。从这里，它被送入油箱，对于 DB ...– 型从内部通过控制线 (13)，或从外部通过控制线 (14) 送入 DB…Y 型。喷嘴 (4) 和 (5) 导致主阀芯 (3) 处出现压降，因此从通道 P 到通道 T 的连接打开。现在，液压油从通道 P 流向通道 T，保持设定的工作压力。
泄压阀可以通过端口 X (15) 卸载或切换到另一个压力（第二压力等级）。
R901076530
R901076530 4WE6D62/EG220N9K4/V/60
R901080794
R901083660 KFD2S0BA/L-0.2V
R901090947
R901099808
R901102360
R901102706
R901102710
R901102778 HED8OA20/350KI4S 24V
R901127938 4WE 6 J6X/EG24N9K4/Z
R901134614 VT-HNC100-1-30/P-1-00/000
R901142360 VT-MSPA1-11-1X/V0/0
R901152650
R901192439
R901198850
R901212588
R901224226 DA6VA2B-5X/100FSM
R901235406
R901333123,ZDREE 6 VP2-1X/100MG24K24A1M
R901452857
R911276830
R911276830 MHD112B-024-NG1-AN
R911291765
R911291765（FWA-ECODR3-FLP-03VRS-MS
R911295325
R911295553 MSM030B-0300-NN-M0-CG0
R911296724
R911296958
R911298372
R911306330
R911306331
R911306619
R911306629
R911309276
REXROTH 先导式溢流阀组成结构R900505052
