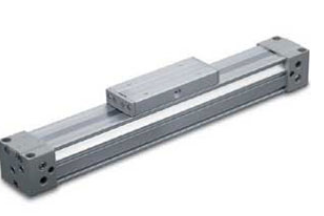

SMC基本型无杆气缸MY1B40-200AZ-A93介质说明
产品特点：
1）行程可调。行程调整单元及磁性开关等附件可通用。磁性开关及导线可设置在沟槽内，
可防止导线与运动滑台相互干涉，确保气缸安全可靠的工作。
2)寿命长。密封带采用耐弯曲、耐磨耗的特殊树脂制造，特殊唇部形状能发挥高的密封性能。
滑动部分内部构造可防止密封带两侧边缘部分的损伤。
3)有液压缓冲器和调整螺钉一体化的行程可调单元。行程调节方便。有重载、轻载两种液压缓冲器，以适应不同冲击能的吸收。
1、比磁偶式节省空间高达二分，安装简便，传动效率更高。
2、铝合金本体，且经特殊硬质处理，耐碰撞，扭曲。
3、活塞于滑块机械式连接，输出力大。
4、不锈钢外封带可防止杂物进入。
5、两端气压缓冲装置，缓冲效果佳。
6、可附加磁石，装置感应器。
・采用易于调节的缓冲针阀。
经改造，质量更轻
质量减少17%
(和以前的MY1B系列相比)
磁性开关可从前面安装
防尘密封条的吸着方法变更，持久性提高
安装尺寸和外形尺寸相同
・正面、反面均可安装磁性开关。
・可与符合条件的多种导轨组合。
・省空间，省导轨。
缸径 40 缸径 40mm
通口螺纹的种类 - Rc
配管形式 - 标准型
气缸行程 200 气缸行程 200mm
行程调整单元记号 A 左側:A带调整螺钉,右侧:A带调整螺钉
磁性开关型号 A93 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长0.5m, 适用电压：DC24V,AC100V
磁性开关个数 - 2个 或 无
订制规格 - 标准
