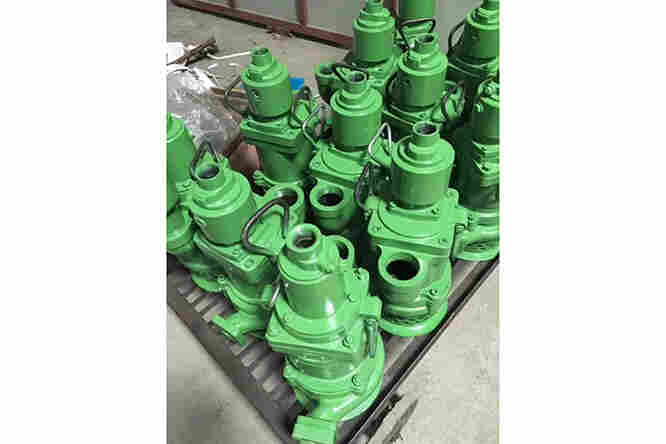

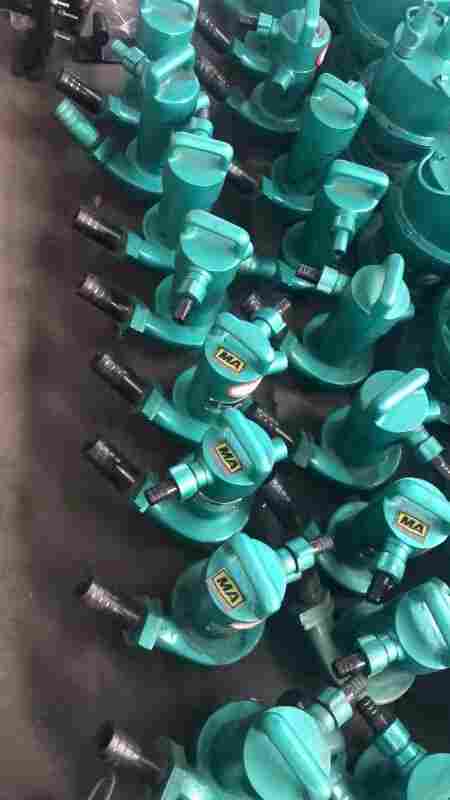

FQW20-70/K矿用风动潜水泵，适用于含有甲烷或煤尘爆炸危险场所抽排污水用，可广泛应用于煤矿井下的作业面，输送含有污物、煤粉、泥沙等固体颗粒的地下水。叶轮采用特殊设计，它排污能力强，不会因固体颗粒或纤维物的吸入而堵塞，也不会因颗粒性介质的吸入而过早损坏，整机结构简单，移动、装拆、维护保养方便。具有效率高，性能好，消耗风量低等优点。FQW型矿用风动潜水泵厂家解析原理结构

    本产品执行MT/T315-1995,Q/LA-3204-01-2011《FQ系列矿用风动潜水泵》企业标准。



型号命名

    按Q/LA-3204-01-2012的规定对本系列产品型号命名如下：FQW型矿用风动潜水泵厂家解析原理结构



主要技术参数

        FQW20-70/K矿用风动潜水泵以压缩空气为动力源，以含有污物、固体颗粒的矿井污水为输送对象，采用潜水方式（除排气管露出水面外，包括进水口、泵座、泵盖在内的部分泵体需潜入水中）工作的固液两相介质泵送设备。亦可输送清水。

型号	额定流量Q m³/h	额定扬程H m	额定风压P MPa	额定耗气量Q m³/h	噪声 dB
FQW20-70/K	20	70	0.55	260	90





正常运行条件

    1．泵潜入水下的深度不过0.40m；FQW型矿用风动潜水泵厂家解析原理结构

2．输送介质温度不过40℃；
3．工作环境温度（2~40）℃；
4．输送介质的PH在4~10范围内；
5．含固体颗粒的*直径污水泵不过10mm，其体积浓度不过2%；
6．泵动力用压缩空气,压力在（0.45~0.70）MPa范围内，并能满足耗气量要求。



工作原理、特点、结构简介

        FQW20-70/K型矿用风动潜水泵为叶片式排沙排污潜水泵，以定转子偏心、可滑动叶片为动力发生装置，采用相邻叶片承压面积不同，同一叶片两侧压力不同，从而产生转矩的原理设计。
    本机外观造型新颖，是一种叶片开式（水轮）中扬程、中流量矿用风动潜水泵。由于叶片和缸套间、叶片和导槽间存在滑动摩擦，水泵设计了自带油雾器用于使用过程中连续加油，极大地提高了使用寿命。气马达进气口径大，叶片尺寸大，水轮采用开式离心涡旋叶轮，涡室截面也采用变截面渐开、渐大优化流线型流道，具有使用寿命长、扬程大、整机效能高的特点。



安装、使用、维护和保养注意事项

    1．请按泵出水口径配用适当的出水管和按进风口管径压缩空气管，配置不当将影响风泵性能，甚至不能正常工作。
2．风泵在使用前请检查零件是否有松动，风泵额定压力是否与管线压力相适应（0.6MPa）。
3  新泵在使用前，须试运转一次。气压0.4～0.6MPa，开泵二分钟左右，检查运转是否正常，启动是否灵活。
4. 开泵前，油雾器（打开注油口Φ16油塞）应加满HJ10-20机械润滑油，不得在无润滑油情况下工作，不得以润滑脂代替。
5．在安装气管时，要先将管内的杂物吹净，保证进气的清洁，以免杂物进入马达内，影响使用效果。
6．叶轮螺母一定要加止退垫圈，防止松动后叶轮下沉与进水口摩擦。
7．更换易损件的拆装过程中，严禁重锤敲击，以免损坏零件降低零件精度，三个月进行维护保养，更换轴承和密封圈。
8．风马达转速较高，严禁无水空转，以免机件损坏或发生危险。
9．风泵可用于含泥沙较多的浊水中，可通过10毫米以下的颗粒，不会因小固体颗粒或纤维的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。
10  排气管应露出水面，以免从排气管进水、杂质造成锈蚀，同时工作时排气管温度较低，以免排气管周围水结冰。
11  风泵如须长期存放，应先清洗涂油后，存放于干燥通风库房中，不能叠压，防止锈蚀磕碰损坏。
12  风泵转移时应先关闭压缩空气，严禁运转中搬移。搬移过程中请使用泵上置的提手，严禁拖曳进风软管、出水软管。
