产品描述：

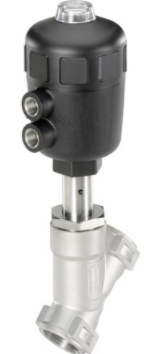

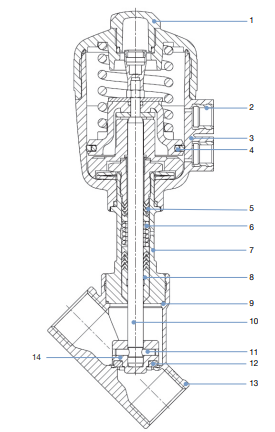

角座阀由一个气动活塞执行机构和一个两通阀体组成。执行机构有两种不同的
材料——PA 和 PPS，具体取决于环境温度。久经考验的自动调节主轴密封件确
保高密封性。流线型二位二通阀门阀体由炮铜或精密铸造不锈钢制成，可实现
高流量值。这些免维护且坚固的阀门可以加装用于位置反馈、行程限位或手动
紧急操作的各种配件系列。
气动操作的二位二通角座阀 CLASSIC

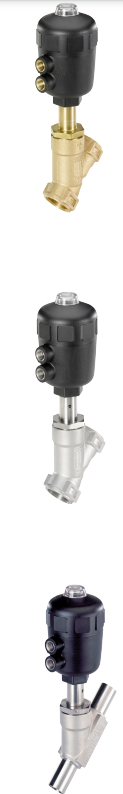

• 不锈钢阀体或炮铜阀体，带有螺纹接口、卡盘接口和焊接接口
• 高使用寿命
• 高流通量
• 耐用的执行机构，具有模块化的配件品类
与介质接触的材料符合 EC 法规 1935/2004（选装）
与介质接触的材料符合 FDA（选装）
饮用水
根据 KTW、W270，适合应用于介质温度*为 85 °C 的饮用水（选装）
氧气
适合应用于介质温度*为 60 °C 且工作压力*为 20 bar(g) 的氧气（选装）
防爆
作为 2 类设备适用于 1/21 区和 2/22 区（选装）
ATEX：
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135 °C Db
IECEx：
Ex h IIC T4 Gb
Ex h IIIC T135 °C Db
燃气
根据欧洲燃气用具法规 (EU) 2016/426、DVGW DIN EN 161 和 DIN EN 16678、A 级或 D 级的，
适用于介质温度 0…60 °C、
环境温度 -10…140 °C 且运行压力 0…16 bar(g)（选装）
设计类型 角座阀
接口公称直径 DN10…DN80，NPS ⅜…NPS 3
停电状态下的安全位置 关闭（控制功能 A），打开（控制功能 B）
流向 与关闭方向相反（阀座下），与关闭方向相同（阀座上）
性能数据
工作压力操作压力 0…25 bar(g)，真空低至 -0.9 bar (g)（选装），参见“7.1. 流体参数”
管道接口1.)
螺纹接口 G (DIN ISO 228-1)
NPT (ASME B 1.20.1)
Rc (ISO 7-1)
焊接接口 DIN EN ISO 1127 / ISO 4200 / DIN 11866 B
DIN 11850 2 / DIN 11866 A
ASME BPE / DIN 11866 C
SMS 3008
卡盘接头 DIN 32676 B （管道 ISO 4200）
DIN 32676 A （管道 DIN 11850 2）
ASME BPE
控制空气接口
执行机构尺寸 Ø 40(C) 螺纹 G ⅛
执行机构尺寸 Ø 50(D) … 125(H) 螺纹 G ¼
和证书
符合性 食品接触 1935/2004(EC)，FDA
饮用水
压力设备指导说明
燃气用具法规
机械指导说明
ATEX / IECEx 防爆
