8012型流量传感器556012 宝帝/宝德
功能简介：

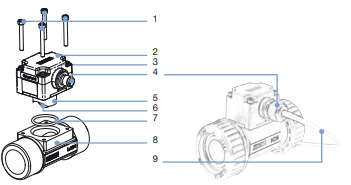

8012 由一个配件 (S012) 和一个电子模块 (SE12) 组成
用螺钉连接在一起。 Bürkert 设计的装配系统
确保简单安装到 DN06…DN65 的所有管道中。 它也可以
集成在客户特定的块系统中。
根据电子模块，8012 配备：
• 带有脉冲输出或
• 具有脉冲输出和 4…20 mA 电流输出
带桨轮的流量计用于连续
流量测量
• 无需任何额外管道即可经济集成到管道系统中
• 光学或磁性测量原理
• 输出：1 个模拟输出 4…20 mA 和/或 1 个晶体管输出
（频率或开关）
• 输出可配置（通过 PC 的 USB 端口接口）
电源（未提供） 符合 UL/EN 60950‑1 标准的有限电源或有限能量电路
根据 UL/EN 61010‑1 §9.4
直流反极性保护 是
过压保护 是
电流消耗 <60 mA（当前版本为 12 V DC，无负载）
输出 • 晶体管：NPN（默认设置）或 PNP（可根据要求配置），集电极开路
– * 700 毫安
– NPN 输出：0.2…36 V DC（默认设置）
– PNP 输出：电源
– 频率或开关模式
– 操作模式：窗口或滞后阈值
– 过压、反极性和短路保护
• 当前：根据版本，可根据要求进行配置
– 4…20 mA（3 线），漏型（默认设置 – 可根据要求配置为源型）
– 流速图像（默认设置）
– *回路阻抗：36 V DC 时 1125 Ω，24 V DC 时 650 Ω，140 Ω 时
12 伏直流电
电源线 1.5 mm2
*限度。 横截面
