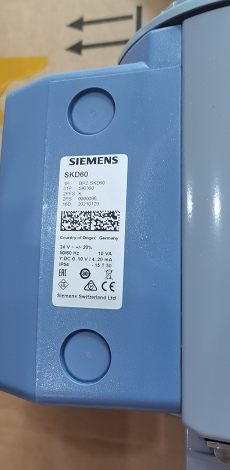

SIEMENS西门子执行器SKD60全新原装实物图
工作原理
由液压泵(6) 推动储油缸中的液压油(3)到压力腔(8) 中，同时推动压力缸(2) 向下移动。阀杆收缩(11) 并且阀门开启。同时复位弹簧(4) 收缩。
关闭阀门
旁通阀(5) 自动打开，允许压力腔中的液压油流回储油缸。收缩的复位弹簧向上推动压力缸。阀杆伸长，阀门关闭。
手动操作模式
顺时针旋转手动调节器(1)，压力缸向下动作，阀门开启。同时复位弹簧被压缩。手动操作模式下，信号Y 和Z 可以进一步打开阀门，但是无法到达“0%”行程位置。
要保持手动设置位置，须关闭电源或断开控制信号Y 和 Z。红色指示器“MAN”可见。
当长时间将控制器设定为手动操作模式时，建议将执行器的手动调节器调整到适当位置。这样可以保证执行器在此期间保持此位置不变。注意:在控制器调回自动模式后，
请勿忘记同时调整执行器的操作模式。
西门子温控阀向上运动为关闭阀门，向下运动为打开阀门。
执行器的工作原理：在齿轮级，发动机的转速可通过两套齿轮传送到输出杆上，主减速器由行星齿轮完成，副减速器由蜗轮实现，它被一套绷紧的弹簧固定在中心位置。
在发生过载的情况下，也就是输出杆过了弹簧的设定转矩时，中央蜗轮会发生轴向位移，对开关及信号装置进行微调，为系统提供保护，受由外部变化控制杆操纵的耦合的作用，输出杆在发动机工作时与蜗轮耦合，在手动操作时与手轮耦合，当发动机不工作时，可以很容易地断掉电机驱动，并且只需压一下控制杆即可连上手轮，由于电机驱动优先于手动操作，因此当发动机再次启动时。
