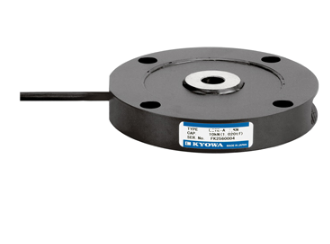

可以用上下安装面来固定（需要选购件橡胶安装块）, 耐冲击性、耐振动性优越的薄式载荷传感器。
可对应额定载荷的50%或以内的横向载荷。
额定容量：10～100kN

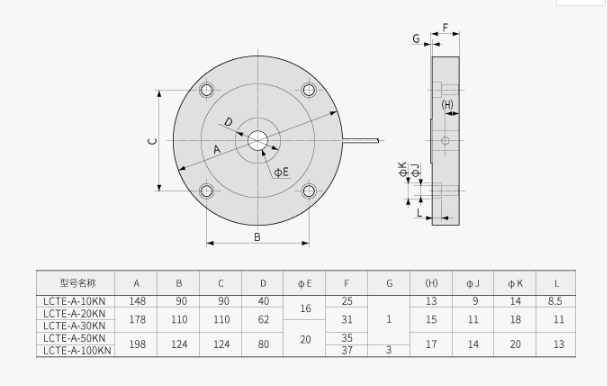

长度：148mm（10kN）, 178mm（20, 30kN）, 198mm（50, 100kN）
非线性：±0.05%RO（100kN为0.1%RO）或以内
安装容易
高精度・高可信性
可制作TEDS对应产品
| 额定容量 | 10kN |
|---|---|
| 非线性 | ±0.05%RO或以内 |
| 滞后 | ±0.05%RO或以内 |
| 反复性 | 0.03%RO或以下 |
| 额定输出 | 2mV/V(4000×10-6应变量)±0.2% |
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.003%RO/℃或以内 |
| 输出温度影响 | ±0.003%/℃或以内 |
| *激励电压 | 20V DC |
|---|---|
| 激励电压 | 1～10V DC |
| 输入电阻 | 350Ω±1.5% |
| 输出电阻 | 350Ω±1.5% |
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径约6mm, 前端裸线 (屏蔽线没有与主机连接) |
| 安全过载 | 150% |
|---|---|
| 横向载荷界限 | 50% (不会引起机械性损坏的*载荷) |
| 重量 | 约3.2kg (不含电缆) |
| 材料 | 特殊钢 |
| 选购件 | 橡胶配件 RA01 连接箱 JB4LC-US |
|---|
