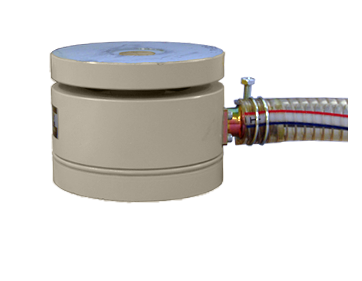

适合于接地拉桩，PC拉桩等的载荷测量及隧道拱形支架载荷的测量。
本传感器为高精度型的防水结构，能在现场使用。
额定容量：5～500kN

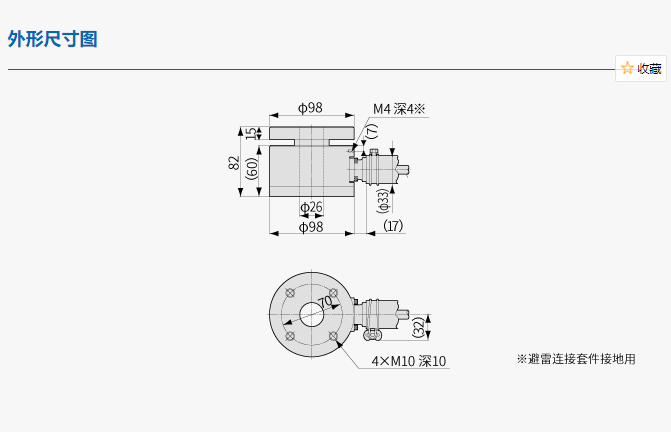

直径：98mm（5～50kN）, 129mm（100kN）, 90mm（200kN）, 115mm（500kN）
非线性：±1%RO或以内（5～100kN）, ±2%RO或以内（200kN）, ±0.6%RO或以内（500kN）
*适合现场测量特点
防水构造
高精度型
| 额定容量 | 5kN |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V(2000×10-6应变量)或以上 |
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | -10～60℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
| *激励电压 | 10V AC或DC |
|---|---|
| 激励电压 | 1～10V AC或DC |
| 输入电阻 | 350Ω±2% |
| 输出电阻 | 350Ω±2% |
| 电缆 | 0.5mm2,4芯氯丁橡胶铠装线1m,外径9.6mm,前端裸线 (屏蔽线没有与主机连接) |
| 安全过载 | 120% |
|---|
| 中心孔直径 | φ26 |
|---|
| 重量 | 3kg |
|---|
选购件 BL型用载荷板
请告知与使用设备接触部分的尺寸。
※也可制作为圆形。
