一、概述

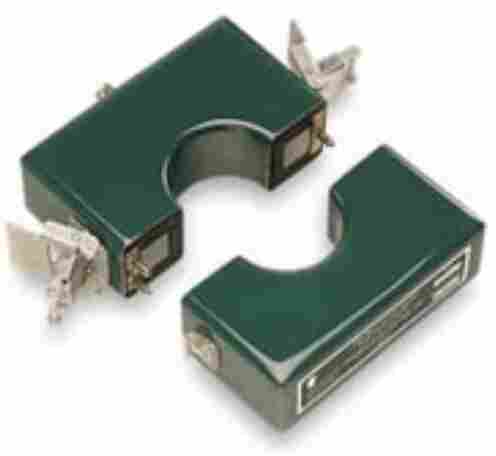

Pearson开口式电流互感器( Clamp on系列)拥有高于土1%的测试精度,高的阻抗负载(typ.1M欧姆,20pF)。所有型号都采用BNC接口 , 50欧姆的同轴线。该系列的电流检测器是接触式,非绝缘的。所有测试前必须做好足够的绝缘措施,为了避免被电击,在测试电流过程中不能从导体中移动或者移出电流检测器。
二、指标及选型:
灵敏度
0.001V/A ±1%
输出阻抗
50Ω
峰值电流
200000A
有效值电流
500A
衰减特性
0.25%/ms
上升时间
250ns
安秒积
8A▪s
低频带宽-3dB
0.4Hz
高频带宽-3dB
1.5MHz
电流频率比
35
输出接口
BNC
工作温度
0~65℃
重量
3.7磅
三、可用于测量和监测:
（1）高、低电压回路中的电流波形和幅值,测量范围从微安( mA )到兆安( Mega Amperes )
（2）由于接地回路噪声、插入阻抗或高压隔离限制等因素影响而不适合使用采样电阻的场景
（3）高电压产生的脉冲电流,例如:与微波或X-射线管调制器、粒子加速器和激光器等相关场景
（4）电力系统中瞬态电流和谐波测试
（5）雷击电流测试
（6）脉冲带电粒子束电流测试
（7）电解质和等离子体电流测试
（8）EMI电流测试
（9）视频和射频电流测试
（10）感应焊机的电流测试
（11）天线相位测试
（12）闪光管电流测试
