一、系统简介

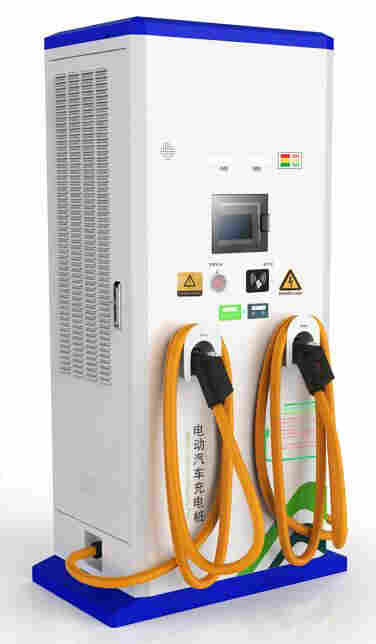

直流充电桩主要由人机交互单元、控制单元、计量单元、安全防护单元组成。其中，人机交互单元主要包括：桩体、LCD触摸屏、读卡模块、充电插头；控制单元主要包括：主监控、辅助模块以及模块管理；计量单元为电能表；安全防护单元包括：急停开关、过流及短路保护单元。
n ■具有按时、按电量、按金额、自动四种充电模式。
n ■具有人机交互功能，采用彩色液晶触摸屏。
n ■充电过程中显示当前充电模式、时间、电量、及计费信息等。
n ■具有模块管理功能，控制模块输出电压及电流大小。
n ■具备过流、短路、过压、欠压等完善的保护功能；同时具备急停开关、绝缘检测等安全防护功能。
n ■具备充电接口的连接状态判断、控制导引等完善的安全保护功能，以确保充电桩安全可靠运行。
n ■提供完善的通讯功能，可根据需要上传直流充电桩的运行状态参数，监测故障类型、充电计量等，接受远程控制命令。
n ■设置刷卡接口，支持RFID卡、IC卡等常见的刷卡方式。
n ■满足技术*、性能稳定、可靠性高、符合环保和节能要求。
n ■直流充电桩内印刷线路板、接插件等电路进行防潮湿、防霉变、防盐雾处理，保证充电桩能在室外潮湿、含盐雾的环境下能正常运行。
n ■具有防锈、防氧化保护功能：直流充电桩铁质外壳和暴露在外的铁质支架、零件采取双层防锈措施。
n ■采用阻燃外壳材料，壳体坚固，结构上防止用户轻易触及带电部分。
n ■设计外观标识可根据用户要求设计。
产品亮点：
1. 高集成度主控板，具有双路绝缘检、模块电压、电池电压检测三合一；
2. 低温特性突出，支持-40℃应用环境，在内蒙、甘肃、陕西大量应用；
3. 除了自己独立研发的充电桩设备，后台软件、手机终端软件都是公司独立研发产品；
4. 产品具备华为产品品质，独立研发的核心主控是华为充电模块配套主控供应商；
5.产品具备去美化能力，从120KW~240KW完整系统，可以选择配备华为30KW模块，主控核心芯片去美化；
二、设备基本参数
|
产品型号 |
ECD-750/060-C2-F， ECD-750/240-C2-F |
备注 |
|
落地式尺寸 |
750mm*540mm*1750mm |
灯带显示，7寸彩色触摸屏 |
|
相对湿度 |
5%～95% |
|
|
工作温度 |
-20℃～+50℃ |
|
|
存储温度 |
-40℃～+70℃ |
|
|
输入电压 |
AC380V±15% |
|
|
*输出功率 |
60KW~240KW |
20KW/750V恒功率模块 |
|
输出电压 |
DC200V~750V |
|
|
单枪*输出电流 |
250A |
|
|
冷却方式 |
风冷 |
|
|
通讯接口 |
CAN通讯接口、无线通讯接口（可选） |
|
|
通讯方式 |
Ethernet、GPRS、4G(可选） |
|
|
计费接口 |
支持RFID卡、IC卡、CPU卡 |
|
|
环境温度 |
≤90%无凝露 |
|
|
充电接口 |
2个 |
|
|
IP防护等级 |
IP54 |
|
|
安装方式 |
落地式 |
|
|
落地重量 |
≤250㎏ |
|
三、可实现智能充电网络
1、*连接充电桩APP可以实现手机查找、预约、充电监控、并支持IC、手机APP、二维码等多个便捷支付方式。
2、通过充电桩管理平台，所有充电桩均接入互联网，可实现电桩共享，提高其使用率，离线亦可运行。
四、充电简易操作方式（扫码和刷卡）
