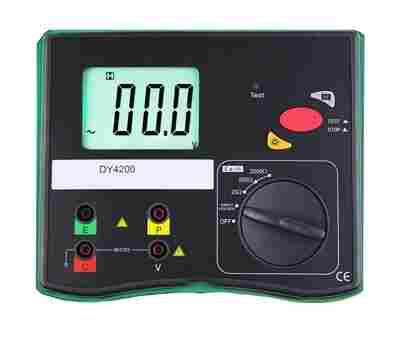

说说数字式接地电阻表的结构特点
该产品适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用的仪表。
数字式接地电阻表结构特点：
1、结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。
2、采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
3、允许辅助接地电阻在0～1.8KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。
4、本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。如若测试回路不通表头显示“1”代表溢出，符合常规测量惯。
数字式接地电阻表技术指标：
①使用条件
环境温度：0℃~+45℃
相对湿度：≤85%RH
②工作电源 8节AA型电池（8节AA型充电电池，外置充电器）
③ 工作温度及湿度 -10℃～40℃，z大相对湿度85%
④保存温度及湿度 -20℃～60℃，z大相对湿度90%
工作原理
仪器摒弃传统的人工手摇发电工作方式，采用*的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的*接地电阻测量仪。
工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。
