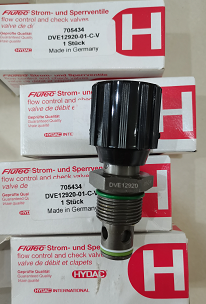

贺德克节流阀DVE10920-01-C-V
DVE10
针阀 DVE-10 是一种插装阀，用于通过节流阀杆影响流量。 旋出旋钮时，流速会增加 - 取决于粘度和压力。 双向节流和关闭功能。 腔（英寸）G 1/2。 Qmax = 80 l/min Pmax = 350 bar
贺德克节流阀的型号表述
型号代码
DVE 08920 – 01 – C – V
基本型号
针阀，公制（UNF 可选）
腔体
08920、10920、12920、16920
类型
01 = 标准（磷化，密封 FKM）
11 = 镀锌不锈钢主轴 0.3 mm
12 = 阀体镀镍，细节流阀轴，
保护圆顶螺母 – 用工具调整
应要求提供其他类型
机身和端口
C = 仅墨盒
印章
V = FKM（标准）
N = 丁腈橡胶
典型性能
压降，取决于流速
相对于流量 Q 测量的压差 ∆p，
在恒定流量设置下测量，ν = 34 mm²/s 且 Toil = 46 °C
DVE08920
hydac的原装插装式节流阀的特点
特征
用于调节负载速度
用于微调和关闭流量
用于液压回路中与系统相关的阻尼
主轴固定以防止完全松动
内六角固定螺钉可锁定旋钮的设置
可选择四种尺寸以实现对系统的*适应性
可选镀锌版本
带有 UNF 螺纹的可选版本
规格*
工作压力：* 350 巴
标称流量：DVE 08920 *值。 50 升/分钟
DVE 10920 *。 80 升/分钟
DVE 12920 *。 160 升/分钟
DVE 16920 *。 160 升/分钟
介质工作温度范围：分钟。 -20 °C 至* +80°C
环境温度范围：分钟。 -20 °C 至* +80°C
工作流体：符合 DIN 51524 第 1、2 和 3 部分的液压油
粘度范围：分钟。 2.8 mm²/s 至*值 800 平方毫米/秒
过滤：符合 ISO 4406 的 21/19/16 级
