简单介绍：

- 缸径

4 ... 100 mm

-T- 行程

2.5 ... 25 mm

短行程气缸于短行程夹紧应

用，例如用于夹持设备中。

- 气缸的三个侧面具有双槽，可用于固定接近式传感器。

- 接近式传感器被埋设在缸筒槽中，借助于安装附件可在不改变位置的情况下进行更换。

- 具有精密活塞杆螺纹的气缸还包括有一个活塞杆螺母-

气缸具备:

• 一经接通压力，响应快速

• 与身材相比，夹紧力非常大

• 安装空间小

• 集成传感器槽，用于接触式或

电子式接近开关

• 安装孔型，符合 VDMA 24562标

准，用于 @ 32 ... 100 mm

尺寸

@ 4 ... 25 mm

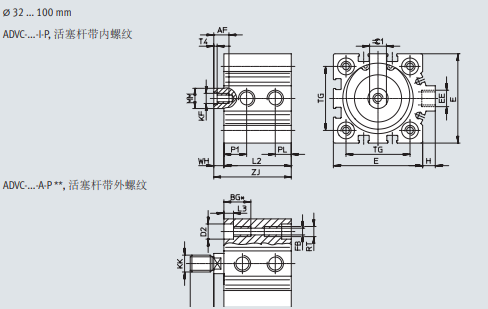

ADVC-...-I-P, 活塞杆带内螺纹

ADVC-...-A-P, 活塞杆带外螺纹

ADVC-...-P, 活塞杆不带螺纹

@ 4 mm:

不要过*拧入深度3 mm和*紧固扭矩0.7 Nm

@ 10 mm

取决于公差，轴承盖*多凸出0.65 mm

@ 12 mm

取决于公差，轴承盖*多凸出0.35 mm

[1] 以下缸径无凹口： 4/6/10

• 基于标准

• ISO 6431
  孔型
  VDMA 24562


• 缓冲

• 两端带弹性缓冲环/垫


• 安装位置

• 可选


• 工作模式

• 双作用


• 设计

• 缸径
  活塞杆


• 位置检测

• 通过接近开关


• 符号

• 00991217


• 工作压力

• 0.6 bar ... 10 bar


• 工作介质

• 压缩空气，符合 ISO 8573-1:2010 [7:4:4]


• 工作和先导介质说明

• 可用润滑介质工作（之后须一直润滑介质工作）


• 耐腐蚀等级 CRC

• 1 - 低耐腐蚀能力


• 环境温度

• -20 °C ... 80 °C


• 6 bar 时的理论力值，返回行程

• 1750 N


• 6 bar 时的理论力值，前进行程

• 1870 N


• 移动质量

• 150 g


• 产品重量

• 640 g


• 安装方式

• 要么：
  带通孔
  带附件


• 气动接口

• G1/8


• 材料说明

• 不含铜和聚四氟乙烯


• 盖子材料

• 精制铝合金
  阳极氧化处理


• 密封件材料

• TPE-U(PU)


• 外壳材料

• 精制铝合金
  阳极氧化


• 活塞杆材料

• 高合金钢
