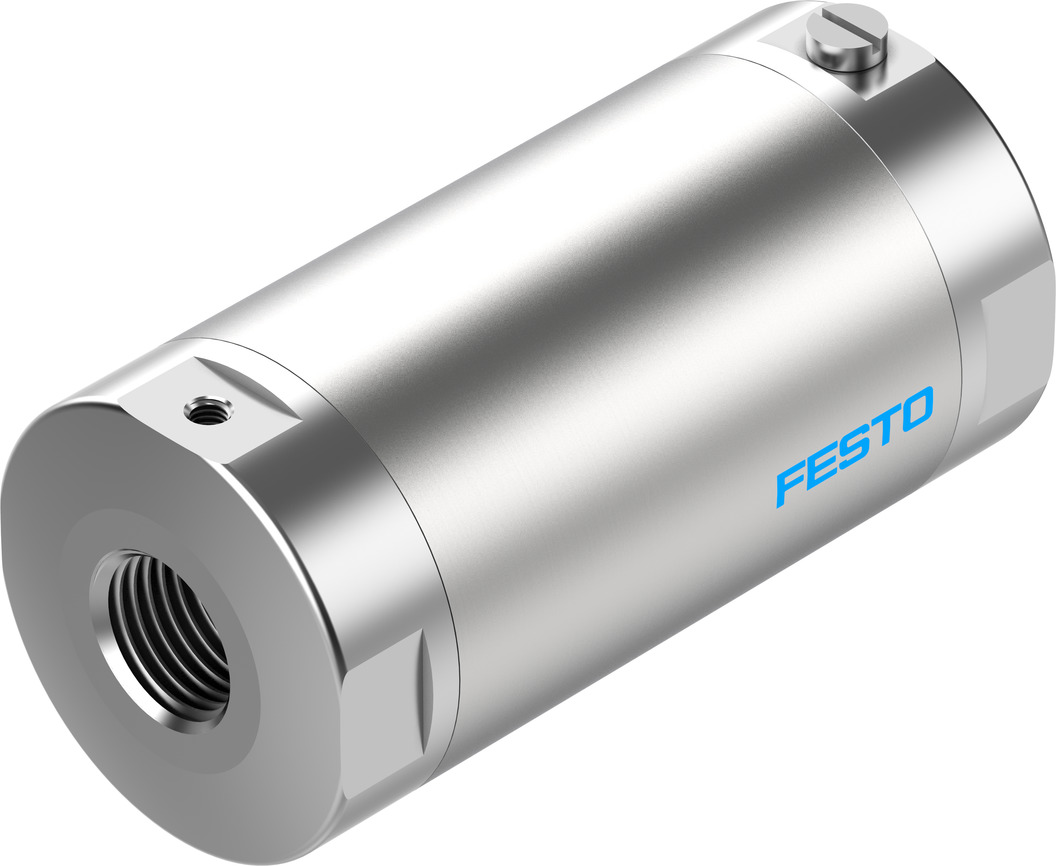

夹管阀样本资料VZQA-C-M22C-6-GG-V2V4E-4
产品货号：8091739
夹管阀是一种两位两通阀，采用弹性体材质的管状夹管套。
阀打开后全通径确保了*小的流动阻力，防止阀被堵塞。
夹管阀为常闭。当阀加压时，夹管阀打开，材料流被释放通过。当断
开压力后，弹簧会关闭阀。夹管阀可用于关断液体和气体介质。
夹管阀为常开。当阀加压时，材料流被关断。当断开压力后，阀因夹
管阀套或介质压力固有的应力而打开。夹管阀可用于关断液体和粉末
介质、固体（颗粒）以及混合物质。
如果因磨损造成夹管阀套泄漏，则无法再确保介质回路和控制回路之间的气密隔离。介质流能进入控制回路，从而逃逸出。必须排除任何
潜在危险（如，腐蚀性或高温介质）。控制阀的气源必须用适用的止回阀来防止介质流进入，或在临近介质阀的先导管线内必须集成适用
的防回流功能。如果夹管阀套失效，则先导介质进入介质回路。因此，介质回路必须根据设定的工作压力来选型。必须排除任何潜在危
险。
用途结构特点应用场合
• 夹管阀是一种两位两通阀，用
于控制液体和粉末介质、固体
以及混合物质。
• 壳体易清洗
• 常开或常闭
• 弹性体关断元件
• 灌装系统
• 计量和称重系统
• 粉末涂层系统
• 抽吸和压缩空气控制单元
• 气动传输系统
• 喷砂系统
工作介质:
• 颗粒
• 粉末
• 粉尘
• 含固体的液体
• 纤维产品
• 高粘度介质
• 粗糙介质
• 腐蚀性介质
• 糊状介质
短型号代码VZQA
设计夹管阀，气驱动
驱动方式气动
密封原理软密封
安装位置可选
安装方式管式安装
过程阀连接G1/4
公称通径 DN6
阀功能两位两通，常闭，单稳态
流向可逆
介质压力0 MPa ... 0.4 MPa
介质压力0 bar ... 4 bar
介质压力0 psi ... 58 psi
工作压力0.34 MPa ... 0.6 MPa
工作压力3.5 bar ... 6 bar
工作压力49.3 psi ... 87 psi
标称压力 PN10
破裂压力1.6 MPa
爆破压力16 bar
破裂压力232 psi
复位类型弹簧复位
先导类型外部控制
辅助先导气口 12M3
先导介质压缩空气，符合 ISO 8573-1:2010 [7:4:1]
中等压缩空气，符合 ISO 8573-1：2010 [-:-:1]水
*粘度4000 mm²/s
介质温度-5 °C ... 100 °C
环境温度-5 °C ... 60 °C
储存温度6 °C ... 8 °C
流量 Kv0.7 m³/h
打开时间125 ms
关闭时间125 ms
材料说明含有油漆润湿缺陷物质
外壳材料高合金不锈钢
外壳物料编号1.4301
外壳盖子材料高合金不锈钢
外壳盖子的物料编号1.4435
密封件材料FPM
关断元件材料EPDM
产品重量253 g
适合食品行业使用见补充材料说明
碗罩材料PPS
VZQA-C-M22U-6-GG-ALV4N-4
VZQA-C-M22U-6-GG-V4V4E-4
VZQA-C-M22U-6-GG-V4V4S1-4
VZQA-C-M22U-6-TT-V4V4S1-4
VZQA-C-M22U-6-S5S5-V4V4E-4
VZQA-C-M22U-6-S5S5-V4V4S1-4
VZQA-C-M22U-6-S1S1-V4V4S1-4
VZQA-C-M22U-15-GG-V4V4N-4
VZQA-C-M22U-15-GG-ALV4N-4
VZQA-C-M22U-15-GG-ALPOMN-4
VZQA-C-M22U-15-GG-V4V4E-4
VZQA-C-M22U-15-GG-V4V4S1-4
VZQA-C-M22U-15-TT-V4V4S1-4
VZQA-C-M22U-15-S5S5-V4V4E-4
VZQA-C-M22U-15-S5S5-V4V4S1-4
VZQA-C-M22U-15-S1S1-V4V4S1-4
VZQA-C-M22U-25-GG-V4V4E-4
VZQA-C-M22U-25-GG-ALALE-4
VZQA-C-M22U-25-GG-V4V4S1-4
VZQA-C-M22U-25-TT-V4V4S1-4
VZQA-C-M22U-25-S5S5-V4V4E-4
VZQA-C-M22U-25-S5S5-V4V4S1-4
VZQA-C-M22U-25-S12S12-V4V4S1-4
