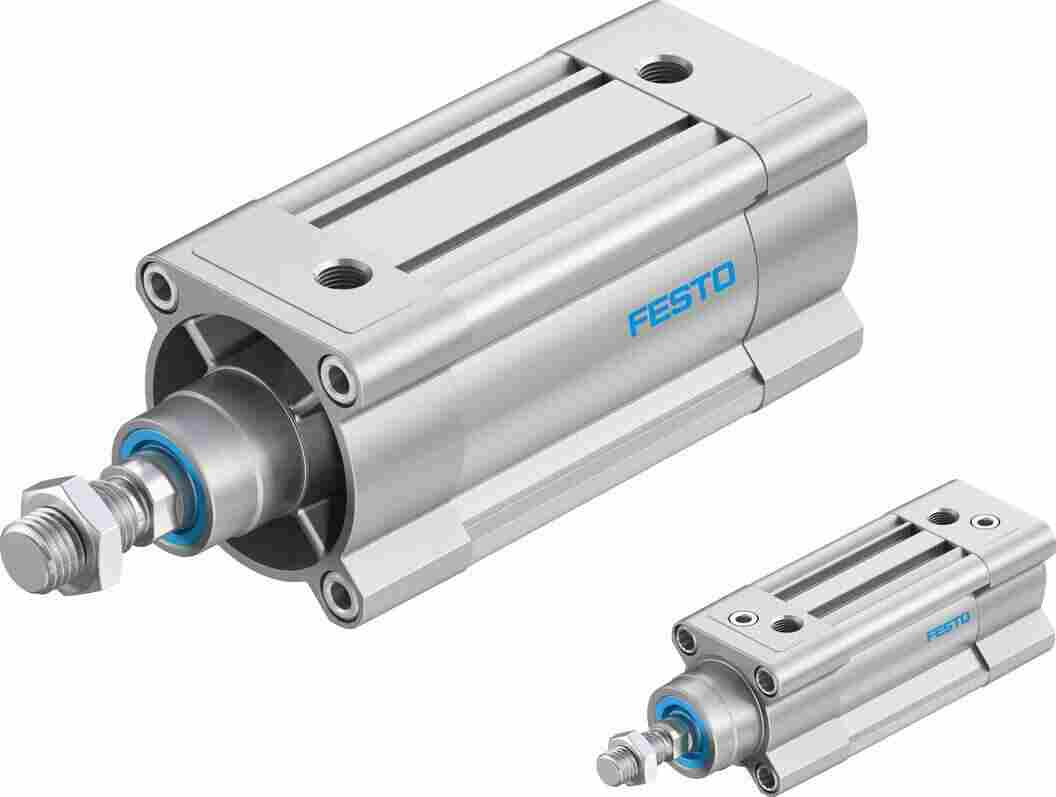

带夹紧装置的气缸DSBC-Q-63-125-PPVA-N3
行程1 mm ... 2800 mm
活塞直径63 mm
活塞杆螺纹M10 M16x1.25
活塞杆的扭转间隙 (+/-)-0.45 deg ... 0.45 deg
短型号代码DSBC
基于标准ISO 15552
缓冲两端带弹性缓冲环/垫
派生型适合未润滑的运行
随附夹紧装置
两端带终端锁定装置
终端位置锁定，活塞杆处于缩回位置
终端位置锁定，活塞杆处于伸出位置
增加耐化学性
轴承端盖上的波纹管
硬质刮尘器
活塞杆加长外螺纹
活塞杆内螺纹
加长活塞杆
低摩擦，适合平衡吊应用
金属刮尘器
抗扭转
均匀的慢速运动
低摩擦
双端活塞杆
耐热密封，*温度 120 °C
型材三侧具有传感器沟槽
温度范围 0 - 150 °C
温度范围 -40 - 80 °C
一端活塞杆
工作模式夹紧装置返回
夹紧装置释放压力0.3 MPa
夹紧装置释放压力3 bar
工作模式终端位置锁定通过阻挡气缸正联锁 通过压缩空气进行释放
终端位置锁定的静态夹持力2000 N
轴向间隙终端位置锁定1.5 mm
解锁压力≥ 0.15 MPa
解锁压力≥ 1.5 bar
锁紧压力≤ 0.05 MPa
锁紧压力≤ 0.5 bar
工作压力0.01 MPa ... 1.2 MPa
工作压力0.1 bar ... 12 bar
工作模式双作用
工作和先导介质说明可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC2 - 中等耐腐蚀能力
3 - 高耐腐蚀能力
环境温度-40 °C ... 150 °C
端位的冲击能量0.4 J ... 1.3 J
缓冲长度0 mm ... 22 mm
抗扭转防护的*扭矩1.5 Nm
夹爪夹紧单元材料黄铜
活塞夹紧装置材料聚甲醛
材料活塞终端位置锁定加硬钢
活塞材料精制铝合金
活塞杆材料高合金不锈钢，镀硬铬
VZQA-C-M22C-15-GG-V2V4E-6
VZQA-C-M22C-15-S5S5-V2V4E-6
VZQA-C-M22C-15-S5S5-ALV4E-6-E
VZQA-C-M22C-6-GG-V2V4E-4
VZQA-C-M22C-6-TT-V2V4E-4
VZQA-C-M22C-6-S5S5-V2V4E-4
VZQA-C-M22C-6-S1S1-V2V4E-4
VAVC-Q2-M22C-6-E
VAVC-Q2-M22C-15-E
威格勒S49-2M连接线M8×1；3针
电气数据
供电电压 ≤ 63 V AC/DC
机械数据
接口 1 插口，直
连接方式 1 M8 × 1，3针
接口 2 剥皮
转矩 M8: 0,3 Nm
电缆长度 2 m
外径 (d) 5 mm
芯线截面 0.34 mm²
防护等级 IP67
温度范围 -25 ... 80 °C
电缆外皮材料 PVC
芯线绝缘材料 PVC
锁紧螺母材料 CuZn，镀镍
UF87PA3
UF87PCV3
带夹紧装置的气缸DSBC-Q-63-125-PPVA-N3
