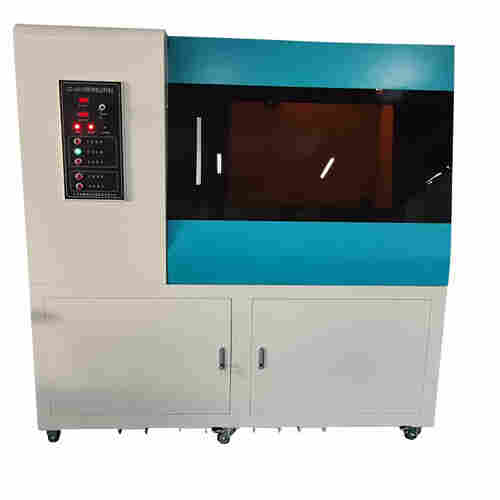

ZJC-50E计算机控制电气强度试验仪产品介绍
一、产品用途及概述：
主要适用于固体绝缘材料如树脂和胶、浸渍纤维制品、云母及其制品、塑料复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；该仪器采用计算机控制，可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。
电气强度试验仪是测试有关产品耐电压击穿强度的重要仪器。依靠该仪器提供的模拟试验条件，可以直观、准确、快速、可靠地对各种被测对象进行击穿电压，漏电流等各项测试。仪器采用触摸屏和计算机双重操控，可以方便地把试验结果进行数据存储、处理、曲线显示及打印。本仪器经过多年不断改进完善，日趋成熟，具有很高的安全性和可靠性，受到了用户的好评。
二、依据标准：
仪器依据以下标准中对击穿电压部分的要求制造；
1、GB1408.1-2006《绝缘材料电气强度试验方法》；
2、GB1408.2-2006《绝缘材料电气强度试验方法 第2部分：对应用直流电压试验的附加要求》；
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》；
4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》；
5、GB/T3333：电缆纸工频电压击穿试验方法；
6、GB/T12656：电容器纸工频电压击穿试验方法；
7、HG/T3330：绝缘漆漆膜击穿强度测定法....。
三、仪器功能：
1、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比；
2、可对试验数据进行编辑修改，灵活适用；
3、试验条件及测试结果等数据可自动存储；
4、试验报告格式灵活可变，适用于不同用户的不同需求；
5、可对一组试验中曲线数据的有效与否进行人为选定；
6、试验结果数据可导入EXECL,WORD文档编辑；
7、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；
8、仪器运行的持久性，仪器可连续运行使用，不需为保护仪器而定期停机。.
四、仪器特点：
1、独立的控制系统，模块式结构方便于售后维护，外观美观大气，整个实验过程中无噪音，电级自动对中定位，操作方便，安全系数大，精度高。
2、由设备本身触摸屏及控制面板进行操作控制，如不需要进行曲线分析，可不配备计算机。
3、如需进行曲线分析，可配备计算机，只进行数据及曲线记录功能，不进行设备控制，避免了试验人员在计算机和设备间交替操作，更人性化。
4、设备具有试验参数记忆功能，相同试验条件不需要每次试验都进行设置，且断电仍会记忆*一次试验设置参数。
5、试验界面简单明了，且配有示意曲线说明，参数不同，曲线走势不同，方便理解。
6、控制面板简洁，功能标注明确，操作简单。
7、可记录并同时显示10次试验记录，方便试验数据的对比分析。且可以随时舍弃不理想的任意一组数据。
8、增加了U盘下载功能，可以将设备中的试验记录直接下载到U盘中。
9、如配备计算机，可生成详细的试验报告单，包括每一组具体信息，多组综合信息，及曲线。
10、设备试验界面采用仪表盘及数字同时且实时显示的方式，更方便试验过程的观看。
11、设备具有安全警告提示，在未关闭试验箱门时试验无法开始，且会弹出警告，在满度（即：高压变压器无输出）时会弹出警告，且试验过程中如果开门，试验会自动结束。
12、采用蓝牙数据传输，解决由于有隔离墙阻挡穿墙过线的麻烦和远距离操作安全可靠；
13、设备配有三色报警灯，绿灯亮时表示箱门关闭良好可以开始试验，黄灯亮时表示试验箱门打开，此时可进行试样更换。红灯亮时表示高压大于0.5KV，此时不要开箱门。直流试验结束放电过程警报灯会闪烁且报警。（结：绿灯箱门关闭良好，黄灯开门小心操作，红灯有高压）
四、仪器优势：
1、*自动放电；
2、*交流电压、直流电压、电流测试误差1%；
3、*电极支架采用环氧板；
4、*软件可连续做10组试验对比；
5、*试验曲线不同颜色，可叠加对比；
6、*软件可设置电流保护功能；
7、*带有主机控制区域，不通过电脑可单独控制主机；
8、*主机带有电压、电流显示功能；
9、*内置排风装置；
10、*内置照明功能；
11、*放电报警装置；
12、*蓝牙远程控制；
13、*三色灯报警装置（绿灯箱门关闭良好，黄灯开门小心操作，红灯有高压）；
14、*可实现触摸屏或电脑双重操作；
15、*可实现组合编程，梯度升压的升压和耐压时间可分别单独设置；
16、*U盘下载功能，可以将设备中的试验记录直接下载到U盘中。
五、主要技术参数：
|
项目/型号 |
ZJC-20E |
ZJC-50E |
ZJC-100E |
ZJC-150E |
|
|
输入电压 |
220V 50HZ |
||||
|
电压测量范围 |
交/直流0-20KV |
交/直流0-50KV |
交/直流0-100KV |
交/直流0-150KV |
|
|
电器容量（功率） |
2KVA |
3KVA |
10KVA |
15KVA |
|
|
过流保护 |
0-50mA |
0-150mA |
|||
|
升压速率 |
0.1KV/S-3KV/S可调 |
0.1KV/S-5KV/S可调 |
|||
|
可试验方式 |
交/直流试验：1、匀速升压 2、阶梯升压 3、耐压试验 |
||||
|
交直流电压测量误差 |
1%≤ |
||||
|
电流测量误差 |
1%≤ |
||||
|
耐压时间 |
0～4H(德标8H或15H)或任意设定 |
||||
|
仪器尺寸（长宽高） |
1000*700*1400mm |
1200*1100*1500mm |
2100*1500*2100mm |
||
|
主机重约 |
150kg |
300KG |
500kg |
||
|
九级安全保护 |
压、试验过流 、试验短路、安全门开启、软件误操作、零电压复位、试验结束放电、独立保护接地、试验完成后电磁放电 |
||||
六、主要配置：
|
序号 |
名称 |
数量/单位 |
|
1 |
高压变压器 |
1台 |
|
2 |
调压器 |
1台 |
|
3 |
控制系统 |
1套 |
|
4 |
电压采集装置 |
1套 |
|
5 |
电流采集装置 |
1套 |
|
6 |
自动放电装置 |
1套 |
|
7 |
放电报警器 |
1个 |
|
8 |
A/D转换器 |
1个 |
|
9 |
排风装置 |
1套 |
|
10 |
照明装置 |
1套 |
|
11 |
无线蓝牙远程控制装置 |
1套 |
|
12 |
三色灯报警装置 |
1套 |
|
13 |
内嵌式智能触摸屏 |
1块 |
|
14 |
清华同方商用台式电脑 扬A3500(G5905 8G 1T 五年质保 内置WIFI )21.5显示器 |
1套 |
|
15 |
惠普1112喷墨打印机 |
1台 |
|
16 |
加厚油槽 |
1只 |
|
17 |
φ25mm电极 |
2个 |
|
18 |
Φ75mm电极 |
1个 |
|
19 |
环氧板全封闭电极支架 |
1套 |
|
20 |
公牛带线多位插排 |
1条 |
|
21 |
镊子（夹试样） |
1个 |
|
22 |
钢盘（在油中试验结束后接试样） |
1个 |
|
23 |
放电棒（备用） |
1根 |
|
24 |
数据线 |
1根 |
|
25 |
电源线 |
1根 |
|
26 |
备用软件（光盘） |
1张 |
|
27 |
说明书 |
1份 |
|
28 |
合格证-保修卡 |
1份 |
|
以下为选配 |
||
|
|
高温油盒（油中试验用） |
温度根据要求定做 |
|
|
高温箱（空气试验用） |
温度根据要求定做 |
|
|
计量证书 |
一份 |
|
|
25号绝缘油 |
13KG |
|
|
5点电极（多点电极） |
1套 |
|
|
φ20/75球形电极 |
1套 |
|
|
φ130/130平板电极 |
1套 |
|
|
Φ6/6电极柱形电极 |
1套 |
|
|
管材电极 |
1套 |
|
|
或其它国标/非标电极 |
|
我厂电压击穿与其它厂电压击穿对比有哪些优势：
|
我厂机型 |
其它厂机型 |
|
外观焕然一起，无可挑剔 |
机型老旧 |
|
*增加了自动放电装置功能（内置），试验完毕自动放电
|
需要实验人员用放电棒接触高压头放电，存在安全隐患
|
|
*主机控制面板增加了触屏操作功能、U盘下载功能
|
简易显示，无此功能
|
|
简易显示，无此功能
|
|
|
简易显示，无此功能
|
|
|
*内部结构合理，外部布局升级，试验时近距离接触机器无任何风险
|
大部分厂家内部结构简单，需要加长线缆远距离试验，接触机器有风险。
|
|
*电极支架采用环氧板，全封闭，更稳固，更安全。
|
部分厂家支架采用透明亚克力玻璃，裸露较多，且易破损
|
|
*三色灯报警装置
|
无此装置 |
|
*实验软件可连续做10组试验对比
|
大部分厂家只可做5组
|
|
*交流电压、直流电压、测量电流均在标准范围内。
|
大部分厂家无法达到交直流同时准确，且电压量程不达90%。电流不准确，电流过大存在隐患，并且影响仪器使用寿命
|
电压击穿触摸屏控制界面：
ZJC-E系列电气强度试验仪计算机控制界面：
售后服务*
一、运输：合同签订后负责试验机安全运输到买方地点。
二、验收：试验机按订货实际要求进行验收。*终验收在买方进行，对用户提供的试样进行试验，并提供测试报告。
三、培训：无需现场培训设备，用户可按照说明书操作或我司安排一名*技术人员进行电话或视频教机。如需培训设备，我司安排一名技术人员在用户现场一次性免费培训操作人员2-3名，该操作人员应是由需方选派的长期稳定的员工，培训后能够对设备基本原理、软件使用、操作、维护事项理解和应用，使人员能够独立操作设备对样品进行检测、分析，同时能进行基本的维护。
四、软件升级：终生免费提供新版本控制软件。
五、保修：
1、设备保修三年，终身服务，三年内非人为损坏的零部件免费更换，保修期内接到用户邀请后， *迟响应时间为1小时内，在与用户确认故障后，我公司会在48小时内派工程师到达现场进行免费服务，尽快查清故障所在位置和故障原因，并向用户及时报告故障的原因和排除办法 。
2、保修期内人为损坏的零部件按采购（加工）价格收费更换。
3、保修期外继续为用户提供技术服务，在接到用户维修邀请后3天内派工程师到达用户现场进行维修。并享有优惠购买零配件的待遇。
