美国SUN减压式溢流阀PVDAKAV
插孔 T-21A
系列 1
通流能力 40 L/min.
工厂默认的设定值 blocked control port (dead headed)
*操作压力 350 bar
控制先导流量 0,11 - 0,16 L/min.
Adjustment - No. of CW Turns from Min. to Max. setting 5
阀头部安装六角尺寸 22,2 mm
阀安装扭矩 41 - 47 Nm
调节螺栓的内六角尺寸 4 mm
Locknut Hex Size 15 mm
Locknut Torque 9 - 10 Nm
型号重量 0.22 kg.

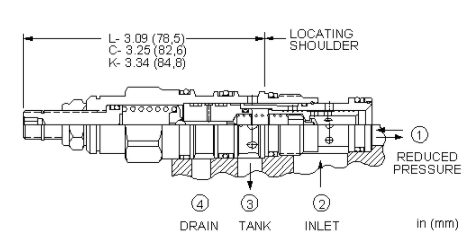

技术尺寸
技术特性
先导控制式，带外泄口的溢流型减压阀将进口（口2）高压主油路压力调节减至口1所需的减压压力，同时具备从口1到油箱（口3）的全流量溢流功能。先导部分的外泄口4使阀对油箱（口3）压力不敏感.可以接入其它先导级控制阀或2通阀实现远程控制
口3处*压力不能过3000 psi (210 bar)。
先导式操作阀在减压与溢流模式间过渡时具有极低的死区。
的*进口压力由调节范围决定。范围D, E, N和Q 是由进口和减压口间*压力降2000 psi (140 bar)来测试。范围A, B和H是由进口和减压口间*压力降3000 psi (210 bar)来测试。范围C和W是由进口*压力5000 psi (350 bar)来测试。
口4处*压力不能过5000 psi (350 bar)。
先导式操作阀具有非常平坦的压力/流量特性，良好的稳定性和极低的滞回。
外泄口（口4）处的压力直接以1:1的比例增加到阀的设定值上，且压力不能出5000 psi（350 bar）。
先导式操作减压，减压/溢流阀先天不是快速动作阀。如需极好的动态响应，可以考虑使用直动式阀。
W和Y控制方式（可用时）可以或不特殊设定值。当没有特殊设定值时，W和Y控制方式下可以在全量程范围内调节设定值。当为特殊设定值时，此值则代表阀的*设定值。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
从减压压力口（口1）到进口（口2）的反向液流可能导致主阀芯关闭。如果油路中需要反向自由流，可以考虑在油路中加入单向阀。
通过控制外泄口（口4）的压力，阀的有效设定值可以在公称设定值基础上增加。
利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。
