SMC五通式先导阀底座配套才工作
按照数据了解产品

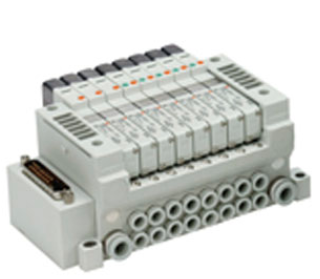

VQ2000 系列 5通先导式电磁阀 底板配管型 插入式组件
节省空间设计，单电控和接头位于一侧，可进行自由地3方向安装
无螺钉, 单夹紧结构，节约组装工时
多种可选件(背压防止阀，让2个阀同时动作的接头等)
多种集中配线方法
4位双3通阀
集装式型号: VV5Q11，VV5Q21
字段描述 字段取值 取值描述
机能 3 3位中封式
密封方式 1 弹性密封
规格 N -COM
线圈电压 5 DC24V
LED及过电压保护回路 - 有
手动操作方法 - 非锁定推压式(要工具型)
保护构造 W 防尘, 防喷流型(IP65对应)
通口口径 - 无底板单体
螺纹的种类 - Rc/无底板单体
CE对应 Q CE对应
SMC的电磁阀安全事项
请在电磁阀前安装过滤器，防止铁屑、密封材质等杂物进入电磁阀。
金属密封的电磁阀须注意在空压机后安装过滤精度3UM以下的过滤器、以防止空压机产生的碳粉等杂物进入电磁阀。
使用前请注意对安装配管进行吹气。
配管时注意在螺纹的部留2个螺牙，以防止密封材进入配管。
为维护方便，请注意安装时考虑拆卸方便。
位置中封式电磁阀在使用时，不仅考虑电磁阀的泄漏，还需注意配管的接头、调整阀、气缸等的泄漏。
SMC先导式五通电磁阀SY系列又分为单电控、双电控和三位五通中封阀。通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接， 对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
产品型号
SY3120-5ME-C4
SY3120-5MOZD-C4
SY3120-5MOZE-C4
SY3120-5MZ-C4
SY3120-5MZ-C6
SY3120-5MZ-M5
SY3120-5MOE-C4
SY3120-5MOE-C6
SY3120-5MOZ-C4
SY3120-5MOZ-M5
SY3120-5MZD-C4
SY3120-5MZD-C6
SY3120-5MZD-M5
SY3120-5MZE-C4
SY3120-5MZE-C6
