光纤传感器 SOE4

派生型带有 LED 显示、开关量和模拟量输出。通过“示教”功能进行位置设定

• 用于在电子工业、光电集成工业中且节省空间地进行位置检测

• 开关频率达 8000 Hz

• 配备光导体 SOOC 附件保持功能正常

• 派生型：LED 或 LED 显示屏，计时器功能

• 安装件：高帽式导轨安装或用通孔

• 防止相互干扰

•

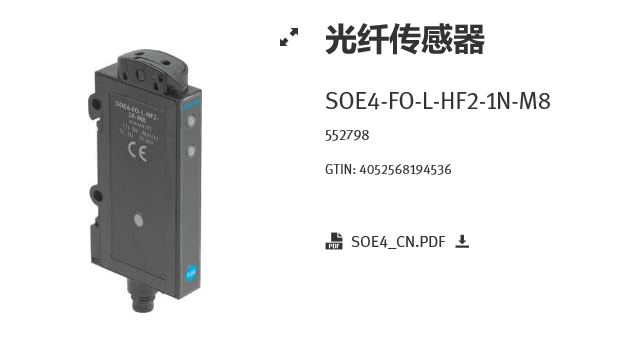

光纤传感器

SOE4-FO-L-HF2-1N-M8

• 短型号代码

• SOE4


• 设计

• 方形结构


• 符合标准

• EN 60947-5-2


• 符号

• 00991647


• RCM 商标
  c UL us (OL)


• CE （见合格声明）

• 符合欧盟电磁兼容性指令


• 材料说明

• 不含铜和聚四氟乙烯


• 测得变量

• 位置


• 测量原理

• 光电子元件


• 测量方法

• 光纤传感器


• 光源类型

• 红色


• 相互影响

• 有防护措施
                                                                         *多四个设备紧邻安装


• 环境温度

• -20 °C ...                                                                                             60 °C


• 开关输出

• NPN


• 开关元件功能

• 可切换


• *开关频率

• 1500 Hz


• *输出电流

• 100 mA


• 电压降

• ≤ 2.4 V


• 定时器功能

• 1 - 2000 ms


• 短路电流额定值

• 脉冲式


• 工作电压范围 DC

• 10 V ...                                                                                             30 V


• 残余波纹

• 10 %


• 空载电源电流

• ≤ 25 mA


• 反极性保护

• 用于所有电气操作电压连接


• 电气接口

• 4 针
  M8x1
  插头


• 安装方式

• 带通孔
                                                                         通过 H 型导轨

• 防护等级

• IP64


• 绝缘电压

• 50 V


• 耐腐蚀等级 CRC

• 4 - 极高的耐腐蚀能力

• 安装位置

• 可选


• 产品重量

• 17 g


• 外壳材料

• ABS


• 显示

• LED


• 开关状态指示

• 黄色 LED


• 反向指示功能

• 绿色 LED


• 设置选项

• 示教
                                                                         通过电气连接示教
