M5 紧凑型系统

• 具有所有气动过程控制器功能的控制元件

• 用于控制柜安装

• 快速更换元件

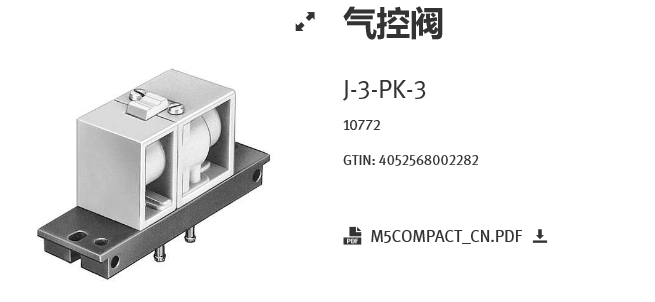

气控阀

J-3-PK-3

• 阀功能

• 两位三通阀，双电控


• 标准标称流量

• 100 l/min


• 工作气口

• PK-3


• 工作压力

• -0.9 bar ...                                                                                             8 bar


• 设计

• 活塞闸阀


• 公称通径

• 2.5 mm


• 短型号代码

• J


• 符号

• 00991377


• 逆转开关时间

• 7 ms


• 防爆

• 必须遵守证书中的信息。
                                                                         防爆区 1 (ATEX)
  防爆区 2 (ATEX)
  区 21 (ATEX)
  区 22 (ATEX)


• 工作介质

• 压缩空气，符合 ISO 8573-1:2010 [7:-:-]


• 环境温度

• -10 °C ...                                                                                             60 °C


• 产品重量

• 75 g


• 安装方式

• 要么：
                                                                         底座上
                                                                         安装框架
                                                                         带通孔


• 辅助先导气口 12

• PK-3


• 辅助先导气口 14

• PK-3


• 气接口，气口 1

• PK-3


• 气接口，气口 4

• PK-3


• 气接口，气口 5

• PK-3


• 材料说明

• 含有油漆润湿缺陷物质


• 底座材料

• 黄铜
                                                                         加强型 PPS


• 密封件材料

• NBR


• 外壳材料

• 聚合物
                                                                         压铸锌
