阀单元 VPCB 是气伺服驱动解决方案 YHBP 的一部分，适用于各类平衡吊。三位三通比例减压阀，带有两个集成两位两通单向阀，可配备或不配备开关位置感测功能。
用于在平衡器应用中控制气缸的阀单元
包含三位三通比例压力阀，带有特殊压力控制和截止阀驱动以及两个两位两通截止阀
诊断显示，可快速检测错误
用于具有安全性能等级 d 的应用的版本

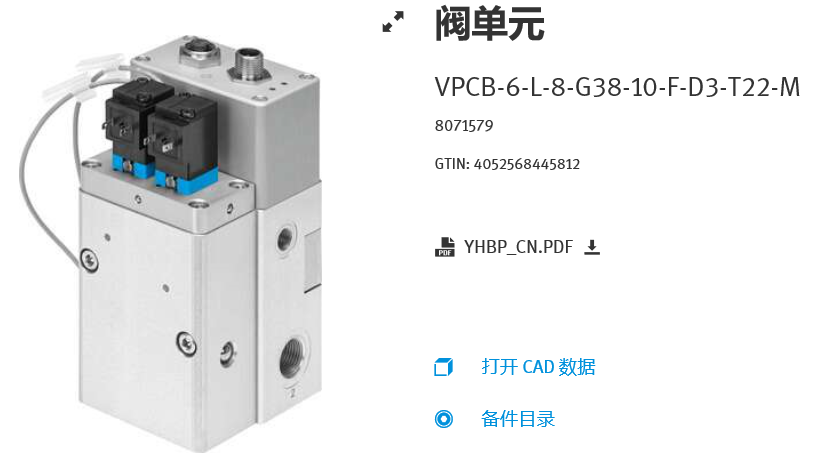

VPCB-6-L-8-G38-10-F-D3-T22-M
阀功能三通比例压力调节阀
短型号代码VPCB
设计活塞闸阀
带集成压力传感器
先导类型直接
驱动方式电控
复位类型磁性弹簧
流向不可逆
安装位置可选
密封原理硬
公称通径6 mm
短路电流额定值是
显示类型LED
标准标称流量725 l/min
工作压力0.4 MPa ...0.8 MPa
工作压力4 bar ...8 bar
典型降速15 mm/s
关于降低速度的信息当在缸径为 80 mm、传动比为 1:1 且负载为 100 kg 的情况下启动手动排气时。
环境温度0 °C ...50 °C
工作介质压缩空气，符合 ISO 8573-1:2010[6:4:4]
工作和先导介质说明不可用润滑介质工作
*粒径 5 µm
防护等级IP65
防护等级说明在组装好的状态下
标称工作电压 DC24 V
工作电压范围 DC21.6 V ...26.4 V
残余波纹5 %
*电流消耗1.2 A
电流消耗120 mA
反极性保护用于工作电压
持续通电率*
*电源功耗33.5 W
诊断功能显示通过 LED
*电缆长度30 m
现场总线，接口类型插头
现场总线，连接系统M12x1，A 编码，根据 EN 61076-2-101
现场总线，接口样式5
现场总线，协议CAN 总线，Festo 协议
驱动的电气接口，接口类型插座
驱动器的电气接口，连接技术M12x1，A 编码，符合 EN 61076-2-101 标准
驱动器的电气接口，针数/芯数8
阀的电气接口，接口类型插头
阀的电气接口，连接技术符合工业标准的 C 型插头，9.4 mm
阀的电气接口，针数/芯数2
安装方式通过 M5 螺纹直接安装
气接口，气口 1G3/8
气接口，气口 2G3/8
气接口，气口 3G3/8
控制部件的气接口G1/8
产品重量1550 g
外壳材料阳极氧化精制铝合金
密封件材料FPM
HNBR
NBR
RCM 商标
KC 标记KC-EMV
CE （见合格声明）符合欧盟电磁兼容性指令
材料说明RoHS 合规
抗振性运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC1 - 低耐腐蚀能力
使用说明该产品仅适用于工业用途。在居住区使用时可能需要采取措施消除无线电干扰。
