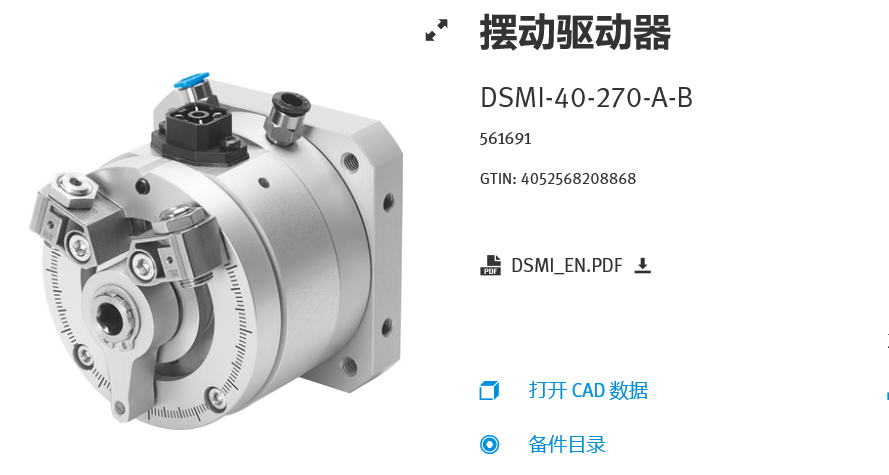

摆动驱动器
DSMI-40-270-A-B
角分辨率≤ 0.1 deg
输出信号模拟量
不相关线性0.0025
定位重复精度+/-0.3 度
重复精度 软挡块端位< 0.2 度
重复精度 软挡块 中间位置+/-2 度
电气接口编码器4 针
电缆长度30 m
安装方式通过内螺纹安装
气动接口G1/8
外壳材料，位移编码器精制铝合金
阳极氧化处理
材料说明不含铜和聚四氟乙烯
挡杆材料精制铝合金
阳极氧化处理
驱动轴材料钢
镀镍
定位挡块材料钢
外壳材料精制铝合金
阳极氧化
测量系统联轴器材料TPE-U(PU)
半圆键材料钢
摆动翼材料加强型 PET
连接件外壳材料加强型聚酰胺
缸筒材料精制铝合金
旋转角度调节范围0 deg ...270 deg
端位的行程缩减5 °
*小定位行程定位时为 5°
15° 软停止
活塞直径40 mm
摆角0 deg ...272 deg
短型号代码DSMI
缓冲两端带弹性缓冲环/垫
定位安装位置可选
软挡块安装位置水平
测量系统的功能原理模拟量
设计驱动轴，在滚珠轴承中运行
叶片
位置检测通过接近开关
通过集成的角度位移编码器感测
定位/软停止的工作压力4 bar ...8 bar
6 bar 时的*摆动频率2 Hz
*移动速度2000 deg/s
*小运行速度50 deg/s
典型定位时间短行程，水平0.25/0.25 s
典型定位时间长行程，水平0.30/0.55 s
连接电阻5 kOhm
的刮油器电流< 1 μA
工作模式双作用
*工作电压，直流42 V
*刮油器电流，短时10000 μA
*电流消耗4 mA
标称工作电压 DC10 V
连接电阻公差20 %
允许的电压波动< 1%
CE （见合格声明）符合欧盟电磁兼容性指令
工作介质压缩空气，符合 ISO 8573-1:2010[6:4:4]
工作和先导介质说明不可用润滑介质工作
持续耐冲击性符合 DIN/IEC 68 第 2-82 部分按严重性等级 2 进行测试
耐腐蚀等级 CRC0 - 无耐腐蚀能力
防护等级IP65
符合 IEC 60529 标准
抗振性符合 DIN/IEC 68 第 2-6 部分通过严重等级 2 测试
环境温度-10 °C ...60 °C
端位的冲击能量0.1 J
*轴向力120 N
*水平惯性动量0.12 kgm²
*转动惯量，垂直0.12 kgm²
*径向力350 N
*小惯性动量，水平0.006 kgm²
*小转动惯量，垂直0.006 kgm²
6bar 时理论扭矩20 Nm
产品重量3950 g
