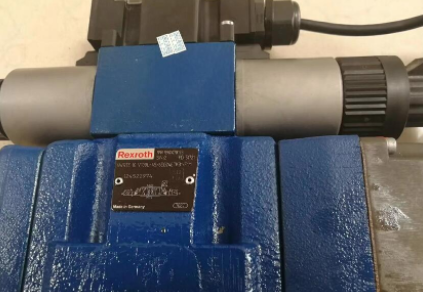

德国REXROTH力士乐的比例阀样本
产品型号
比例阀4WRZE10W8-25-7X/6EG24N9ETK31/F1D3M
4WRZE16E125-7X/6EG24N9EK31/A1M
4WRZE16E125-7X/6EG24N9EK31/A1D3M
4WRZE16E125-7X/6EG24N9ETK31/A1M
R900941258 4WRAE6W1-30-2X/G24N9K31/F1V
R900912156 4WREE6E08-2X/G24K31/A1V
R900902097 4WRA10E60-2X/G24N9K4/V
4WRZE16E125-7X/6EG24N9ETK31/A1D3M
4WRZE16E125-7X/6EG24N9TK31/A1M
4WRZE25W5-325-7X/6EG24N9ETK31/F1D3V,
4WRZE25E325-7X/6EG24N9ETK31/A1M,
4WRZE25E325-7X/6EG24N9EK31/A1M,
4WRZE16E125-7X/6EG24N9TK31/A1D3M
产品资料
先导式电子控制器，不带电气位置反馈，带集成电子元件（OBE）
4WRZE
- 尺寸 10、16、25、32、52
- 组件系列 7X
- *工作压力 350 bar
- *流量 2800 l/min
特征
- 带集成电子元件 (OBE) 的先导式 2 级比例换向阀
- 控制流动的方向和大小
- 通过带中心螺纹和可拆卸线圈的比例电磁铁操作
- 对于底板安装：根据 ISO 4401 的端口模式
- 可选的辅助操作装置
- 以弹簧为中心的控制阀芯
产品说明：
先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…
型号为 4WRZ(E) 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。
5WRZ(E)… 型阀门配有附加油口“R”（于 NG52）。
设置：
阀门的基本构成包括：
带比例电磁铁（5 和 6）的先导控制阀 (9)
带主控制阀芯 (11) 和对中弹簧 (12) 的主阀 (10)
功能：
线圈（5、6）断电后，主控制阀芯 (11) 将通过对中弹簧 (12) 保持在中心位置。
主控制阀芯 (11) 由先导控制阀 (9) 控制；主控制阀芯成比例移动，例如，通过启动线圈“b”(6)。
→ 控制阀芯 (2) 向右移动，先导油通过先导控制阀 (9) 流入压力腔 (13)，并使主控制阀芯 (11) 根据电气输入信号成比例转动。
