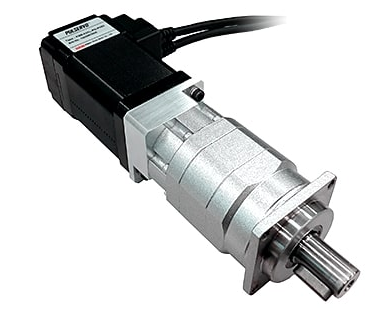

PSM-42-PG

带减速器的安装角度尺寸-42 mm

安装角尺寸-42 mm，定子部长4种。

可选地安装行星齿轮减速器，适用于单独定位。
减速比3、5、8、10的齿隙小于3min，减速比15、25、40、50的齿隙小于5min。

请买一套马达和螺丝刀。

方法

PSM-42S-PG-PN-

马达类型(型号)	PSM-42S-PG-PN3	PSM-42S-PG-PN5	PSM-42S-PG-PN8	PSM-42S-PG-PN10	PSM-42S-PG-PN15	PSM-42S-PG-PN25	PSM-42S-PG-PN40	PSM-42S-PG-PN50
*静止扭矩 (N·m)	0.56	0.93	1.48	1.85	2.69	4.49	7.18	8.97
转子惯性力矩 (Kg M)2）	35 x 10-7
反冲(Spacking) (min)	3	3	3	3	5	5	5	5
角度传递误差(Min)	5	5	5	5	7	7	7	7
减速比：	3	5	8	10	15	25	40	50
分辨率(分辨率) (10000 P/R标准)	0.012°	0.0072°	0.0045°	0.0036°	0.0024°	0.00144°	0.0009°	0.00072°
容许平均扭矩(N·m)	6	9	9	6	6	9	9	9
允许的*扭矩(N·m)	12	18
允许的速度范围 (Rpm)	0~1000	0~600	0~375	0~300	0~200	0~120	0~75	0~60
单位重量(重量) (Kg)	0.89	0.89	0.89	0.89	0.99	0.99	0.99	0.99
允许悬垂(悬垂) 载荷(N)(轴中央基准)	240	290	340	360	410	490	570	620
允许推力载荷(N)	270	330	410	450	540	640	640	640

PSM-42M-PG-PN-

马达类型(型号)	PSM-42M-PG-PN3	PSM-42M-PG-PN5	PSM-42M-PG-PN8	PSM-42M-PG-PN10	PSM-42M-PG-PN15	PSM-42M-PG-PN25	PSM-42M-PG-PN40	PSM-42M-PG-PN50
*静止扭矩 (N·m)	0.87	1.45	2.32	2.90	4.21	7.02	9.00	9.00
转子惯性力矩 (Kg M)2）	54 x 10-7
反冲(Spacking) (min)	3	3	3	3	5	5	5	5
角度传递误差(Min)	5	5	5	5	7	7	7	7
减速比：	3	5	8	10	15	25	40	50
分辨率(分辨率) (10000 P/R标准)	0.012°	0.0072°	0.0045°	0.0036°	0.0024°	0.00144°	0.0009°	0.00072°
容许平均扭矩(N·m)	6	9	9	6	6	9	9	9
允许的*扭矩(N·m)	12	18
允许的速度范围 (Rpm)	0~1000	0~600	0~375	0~300	0~200	0~120	0~75	0~60
单位重量(重量) (Kg)	0.96	0.96	0.96	0.96	1.06	1.06	1.06	1.06
允许悬垂(悬垂) 载荷(N)(轴中央基准)	240	290	340	360	410	490	570	620
允许推力载荷(N)	270	330	410	450	540	640	640	640

PSM-42L-PG-PN-

马达类型(型号)	PSM-42L-PG-PN3	PSM-42L-PG-PN5	PSM-42L-PG-PN8	PSM-42L-PG-PN10	PSM-42L-PG-PN15	PSM-42L-PG-PN25	PSM-42L-PG-PN40	PSM-42L-PG-PN50
*静止扭矩 (N·m)	0.97	1.62	2.59	3.24	4.71	7.85	9.00	9.00
转子惯性力矩 (Kg M)2）	77 x 10-7
反冲(Spacking) (min)	3	3	3	3	5	5	5	5
角度传递误差(Min)	5	5	5	5	7	7	7	7
减速比：	3	5	8	10	15	25	40	50
分辨率(分辨率) (10000 P/R标准)	0.012°	0.0072°	0.0045°	0.0036°	0.0024°	0.00144°	0.0009°	0.00072°
容许平均扭矩(N·m)	6	9	9	6	6	9	9	9
允许的*扭矩(N·m)	12	18
允许的速度范围 (Rpm)	0~1000	0~600	0~375	0~300	0~200	0~120	0~75	0~60
单位重量(重量) (Kg)	1.02	1.02	1.02	1.02	1.12	1.12	1.12	1.12
允许悬垂(悬垂) 载荷(N)(轴中央基准)	240	290	340	360	410	490	570	620
允许推力载荷(N)	270	330	410	450	540	640	640	640

PSM-42XL-PG-PN-

马达类型(型号)	PSM-42XL-PG-PN3	PSM-42XL-PG-PN5	PSM-42XL-PG-PN8	PSM-42XL-PG-PN10	PSM-42XL-PG-PN15	PSM-42XL-PG-PN25	PSM-42XL-PG-PN40	PSM-42XL-PG-PN50
*静止扭矩 (N·m)				0	6.00	9.00	9.00	9.00
转子惯性力矩 (Kg M)2）	114 x 10-7
反冲(Spacking) (min)	3	3	3	3	5	5	5	5
角度传递误差(Min)	5	5	5	5	7	7	7	7
减速比：	3	5	8	10	15	25	40	50
分辨率(分辨率) (10000 P/R标准)	0.012°	0.0072°	0.0045°	0.0036°	0.0024°	0.00144°	0.0009°	0.00072°
容许平均扭矩(N·m)	6	9	9	6	6	9	9	9
允许的*扭矩(N·m)	12	18
允许的速度范围 (Rpm)	0~1000	0~600	0~375	0~300	0~200	0~120	0~75	0~60
单位重量(Kg)	1.15	1.15	1.15	1.15	1.25	1.25	1.25	1.25
允许悬垂(悬垂) 载荷(N)(轴中央基准)	240	290	340	360	410	490	570	620
允许推力载荷(N)	270	330	410	450	540	640	640	640

外形图.

马达类型(型号)	减速机级数	-减速比	L长度(Mm)
PSM-42S-PG-PN-	1段(段)	3, 5, 8, 10	34
PSM-42M-PG-PN-			40
PSM-42L-PG-PN-			48
PSM-42XL-PG-PN-			60
PSM-42S-PG-PN-	2段(段)	15, 25, 40, 50	34
PSM-42M-PG-PN-			40
PSM-42L-PG-PN-			48
PSM-42XL-PG-PN-			60

1段(段)
