了解路灯电缆故障测试仪的结构组成

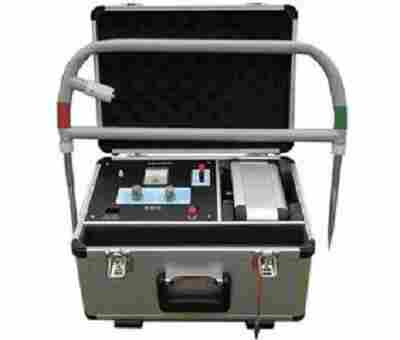

仪器由发射机、接收机、磁感应探测棒、定位探测架等设备组成。本仪器是光缆、电缆故障定位测试的仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。该路灯电缆故障测试仪的主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
路灯电缆故障测试仪结构组成
1.电缆故障测试仪主机
2.电缆路径及故障定点仪
3.电缆故障一体化高压发生器
4.电缆识别仪
5.高压电缆安全刺扎器
6.高压设备:电流取样器、电缆故障一体化高压发生器、脉冲电容器、成套测试线等。
用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的测试。还可以测试电缆路径、埋深，以及电波测速，核定电缆长度等，并可建立电缆档案以便日常维护管理。
该仪器采用多种探测方式，应用当代的电子技术成果。采用计算机技术及微电子技术，具有智能化程度高、功能齐全、使用范围广、测试准确、使用方便等特点。
路灯电缆故障测试仪工作原理:
1、寻迹原理（信号法）
当交流电流在导体中流过时，将会在导体周围产生交变的磁场，并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中，线圈的两端就会产生感应电压。移动感应线圈，当线圈的方向与磁力线方向相同时，线圈两端产生的感应电压将会总线大。也就是说，当线圈方向垂直时，感应电压Z大；当线圈方向与导体方向平行时，感应电压总线小。由此我们就得到了“Z大信号法”来探寻埋地电缆的轨迹，利用接收线圈的45°法则可以测出地下线缆的埋深。
2、定位原理
（1）差分电位法
如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差，而且当两点间距固定时，两点离中心越近电位差越强。
利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。
（2）震动探测法
当电缆呈现高阻故障，须使用冲击闪络法检测故障时，故障点对地放电将会对地面产生轻微的震动，此时可以利用震动传感器探测震中的方法找出故障点。
